Schiță afumătoare tradițională: cum se construiește pas cu pas

O afumătoare eficientă nu este doar o cutie din lemn în care ajunge fumul. Pentru a funcționa corect, construcția are nevoie de un focar controlabil, un traseu care să conducă fumul, o admisie de aer, o evacuare reglabilă și un interior care să poată fi curățat ușor. O schiță afumatoare tradițională trebuie să arate modul în care toate aceste elemente lucrează împreună, nu doar dimensiunile exterioare ale camerei.

În continuare vei găsi diferențele dintre afumarea la rece și cea la cald, un model orientativ pentru uz familial, materialele potrivite și etapele de construcție. Dimensiunile sunt exemple de proiect și trebuie adaptate amplasamentului, capacității dorite și temperaturilor măsurate în timpul probelor.

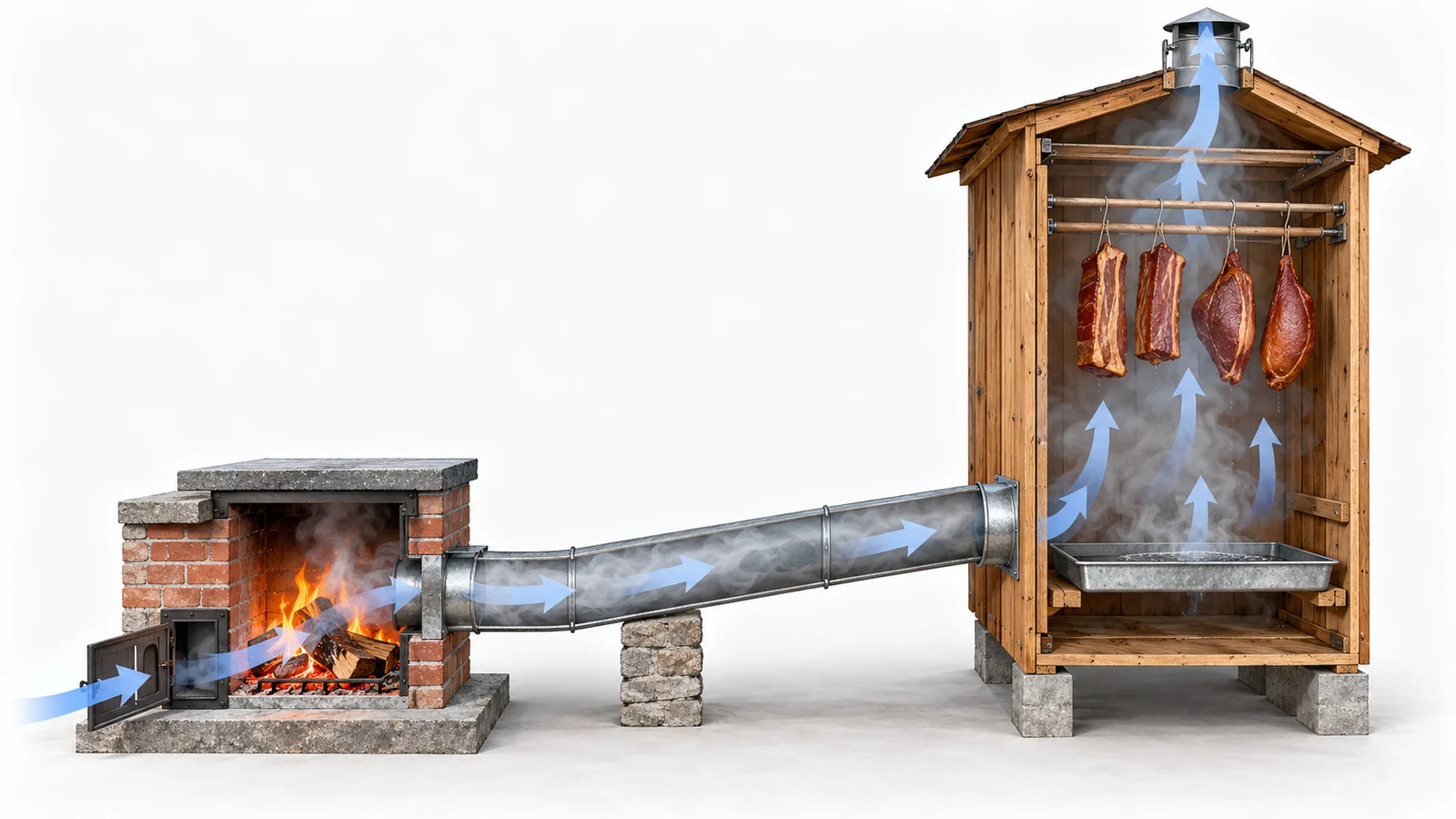

Cum funcționează o afumătoare tradițională

O afumătoare are patru componente principale: focarul sau generatorul de fum, conducta ori canalul de transport, camera în care sunt așezate alimentele și evacuarea superioară.

Focul produce fum și, în cazul afumării la cald, căldură. Conducta transportă fumul către cameră și poate contribui la răcirea acestuia atunci când focarul este amplasat separat. Fumul intră în partea inferioară a camerei, circulă printre produsele așezate pe bare sau rafturi și este eliminat printr-o gură aflată în partea superioară.

Admisia și evacuarea trebuie să poată fi reglate. Prin modificarea cantității de aer care ajunge la focar și prin deschiderea evacuării poți influența arderea, tirajul și densitatea fumului. O evacuare prea deschisă poate pierde rapid fumul și căldura, în timp ce una prea închisă poate favoriza stagnarea fumului și formarea condensului.

Camera nu trebuie sigilată ermetic. Focul are nevoie de oxigen, iar fumul trebuie să circule constant. Într-o cameră complet închisă, arderea devine instabilă, temperatura se controlează mai greu, iar vaporii și particulele din fum se pot depune în exces pe alimente.

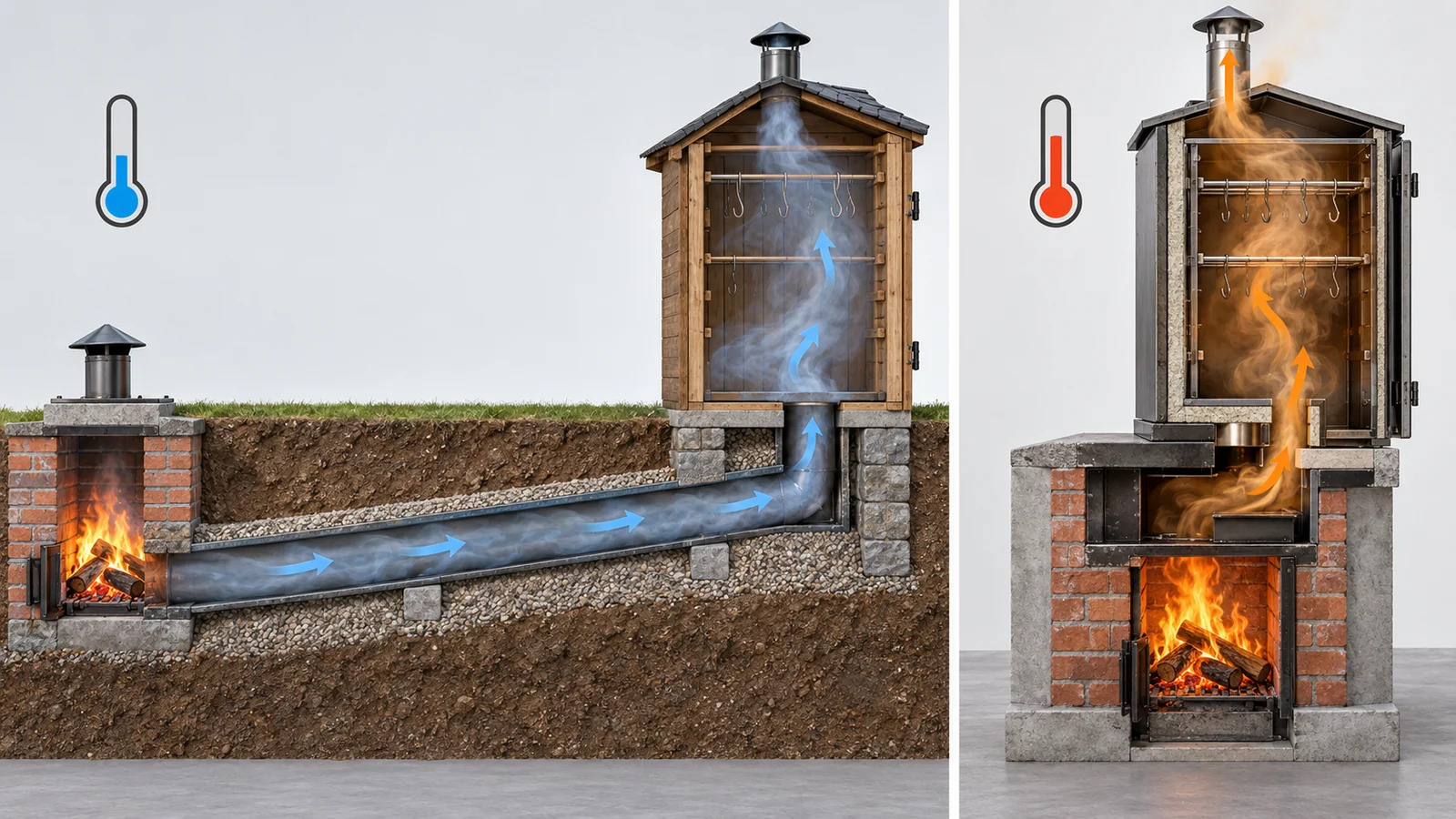

Afumătoare la rece sau la cald?

Alegerea metodei influențează amplasarea focarului, lungimea traseului de fum și materialele folosite în apropierea sursei de căldură.

Afumătoarea la rece

În cazul afumării la rece, focarul este amplasat separat de cameră. Fumul parcurge o conductă sau un canal înainte să ajungă la alimente, timp în care trebuie să se răcească până la temperatura necesară pentru procesul ales.

Distanța dintre focar și cameră nu poate fi stabilită printr-o singură valoare aplicabilă tuturor proiectelor. Temperatura fumului este influențată de lungimea și diametrul conductei, temperatura exterioară, diferența de nivel, combustibilul, debitul de aer și intensitatea arderii.

Afumarea la rece nu gătește carnea și nu garantează singură conservarea acesteia. Autoritățile recomandă aplicarea metodei numai produselor pregătite prin proceduri adecvate de sărare, maturare, fermentare sau conservare. Nu folosi afumătoarea la rece pentru carne crudă după o procedură improvizată.

Afumătoarea la cald

La afumarea la cald, fumul și căldura contribuie atât la aromatizare, cât și la prepararea alimentului. Focarul poate fi mai aproape de cameră, dar flacăra și temperaturile ridicate trebuie separate de pereții din lemn și de grăsimea care se poate scurge.

Ai nevoie de două măsurători diferite. Termometrul montat în cameră indică temperatura aerului, iar termometrul alimentar verifică temperatura din interiorul produsului. Unul nu îl poate înlocui pe celălalt.

USDA recomandă monitorizarea ambelor temperaturi și avertizează că durata sau culoarea cărnii nu sunt criterii suficiente pentru evaluarea preparării.

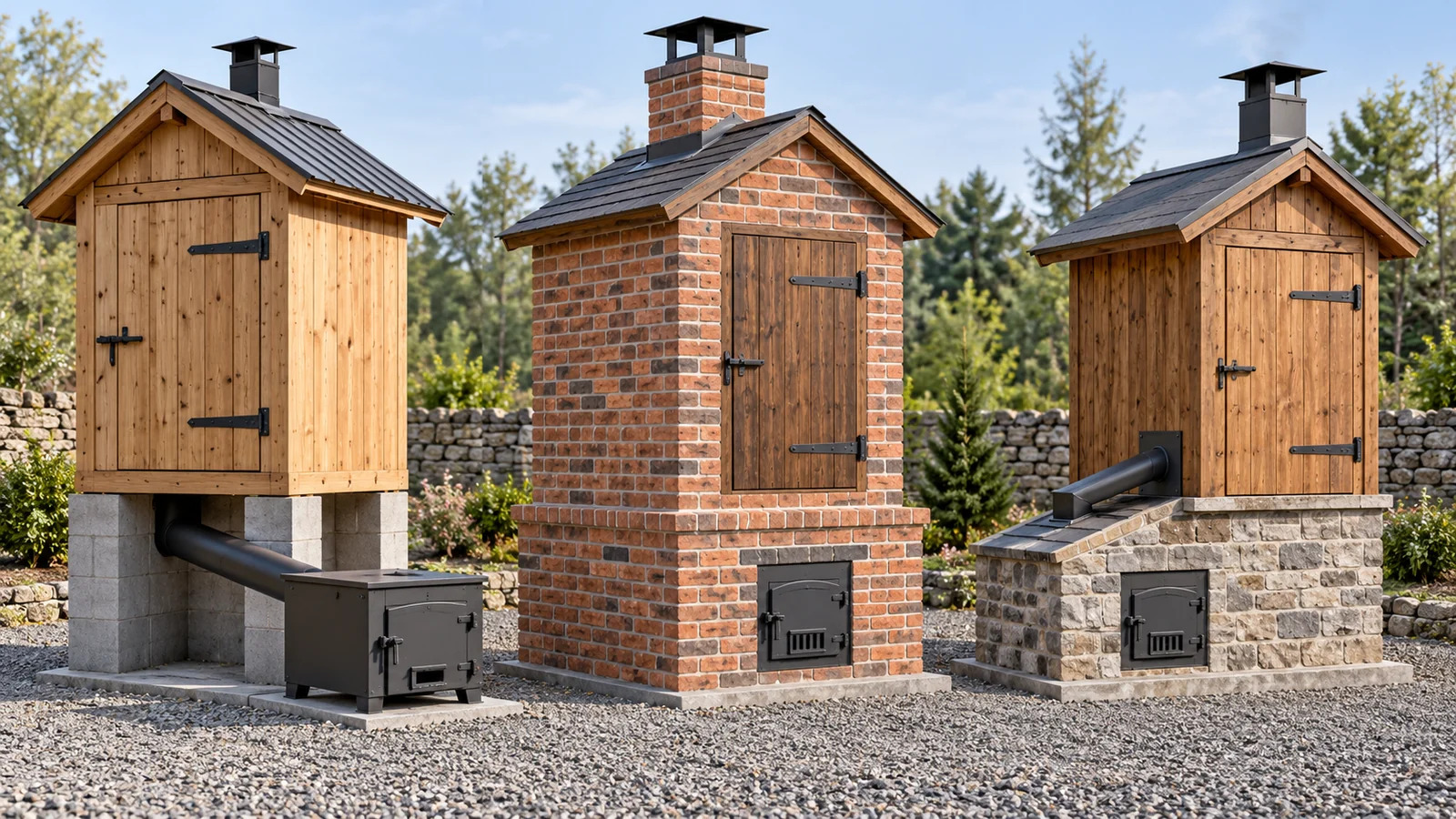

Tipuri de afumători pe care le poți construi

Afumătoare din lemn

O cameră din lemn este relativ ușor de construit și poate fi adaptată spațiului disponibil. Cadrul poate fi realizat cu unelte obișnuite, iar aspectul se potrivește unei construcții tradiționale de curte.

Principala limitare este caracterul combustibil al materialului. Focarul nu trebuie construit direct sub o cameră din lemn fără o separare și o protecție adecvate. Conducta nu trebuie să încălzească peretele sau baza până la temperaturi periculoase, iar interiorul nu trebuie vopsit, lăcuit sau tratat cu produse care pot elibera substanțe nedorite.

University of Connecticut avertizează că lemnul folosit pentru construirea camerei se poate aprinde și că afumătoarea trebuie supravegheată pe întreaga durată a funcționării.

Afumătoare din cărămidă

Cărămida oferă stabilitate, rezistență la foc și o inerție termică mai mare. O construcție zidită poate păstra mai bine temperatura și poate avea o durată de utilizare mai lungă dacă fundația, mortarul și evacuarea sunt executate corect.

Realizarea ei este însă mai laborioasă. Are nevoie de o bază stabilă, iar modificarea ulterioară a poziției focarului, a conductei sau a gurilor de ventilație este dificilă. De aceea, tirajul și traseul fumului trebuie gândite înainte de zidire.

Afumătoare mixtă

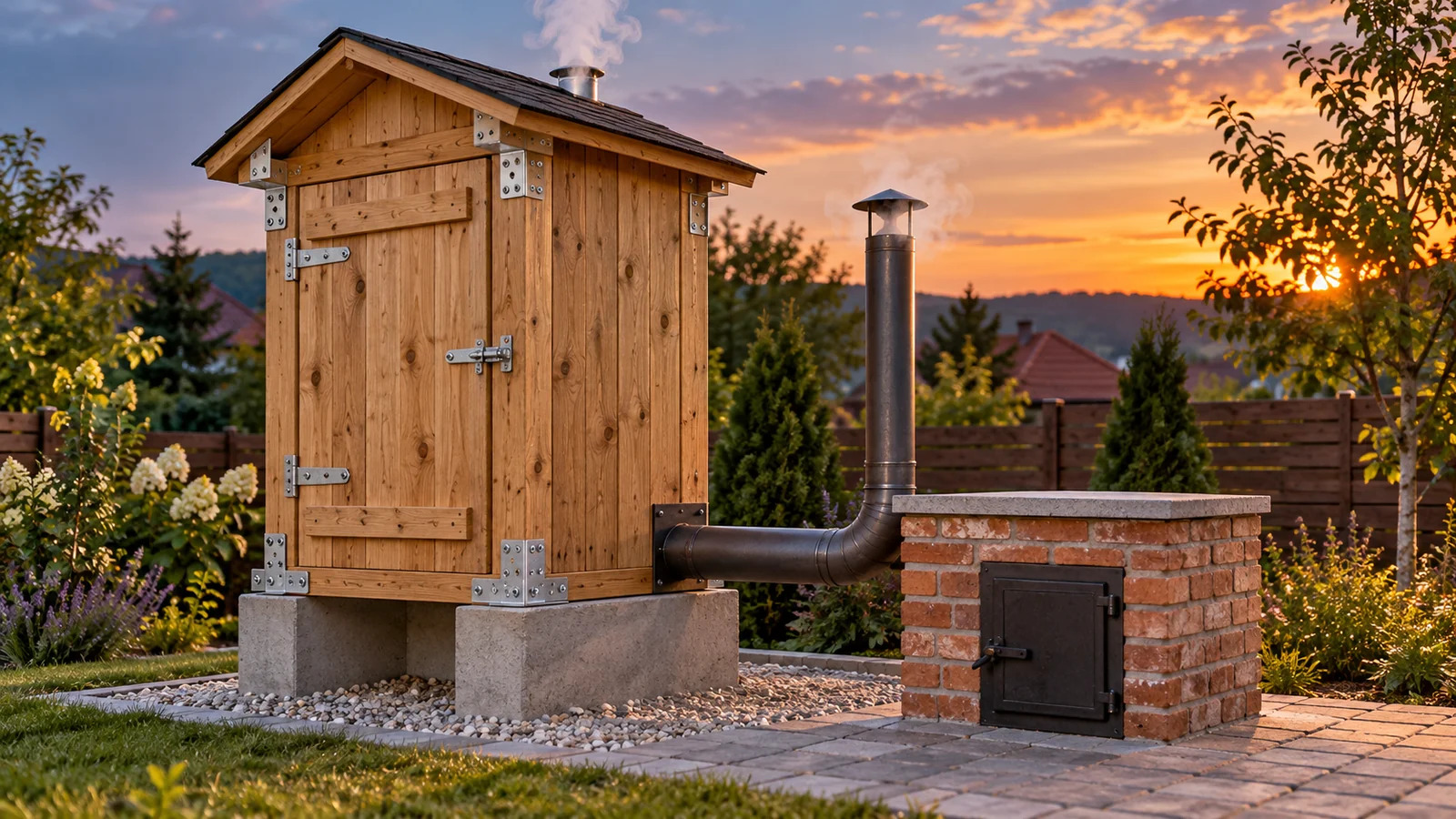

Pentru un proiect DIY de familie, o soluție practică este o afumătoare mixtă. Focarul poate fi construit din cărămidă refractară sau din metal adecvat temperaturilor, conducta poate fi metalică sau realizată din zidărie, iar camera poate avea un cadru din lemn.

Camera trebuie așezată pe o bază incombustibilă, ridicată de pe pământ și protejată cu un acoperiș. Această configurație separă sursa de foc de elementele combustibile și permite repararea sau înlocuirea mai ușoară a componentelor.

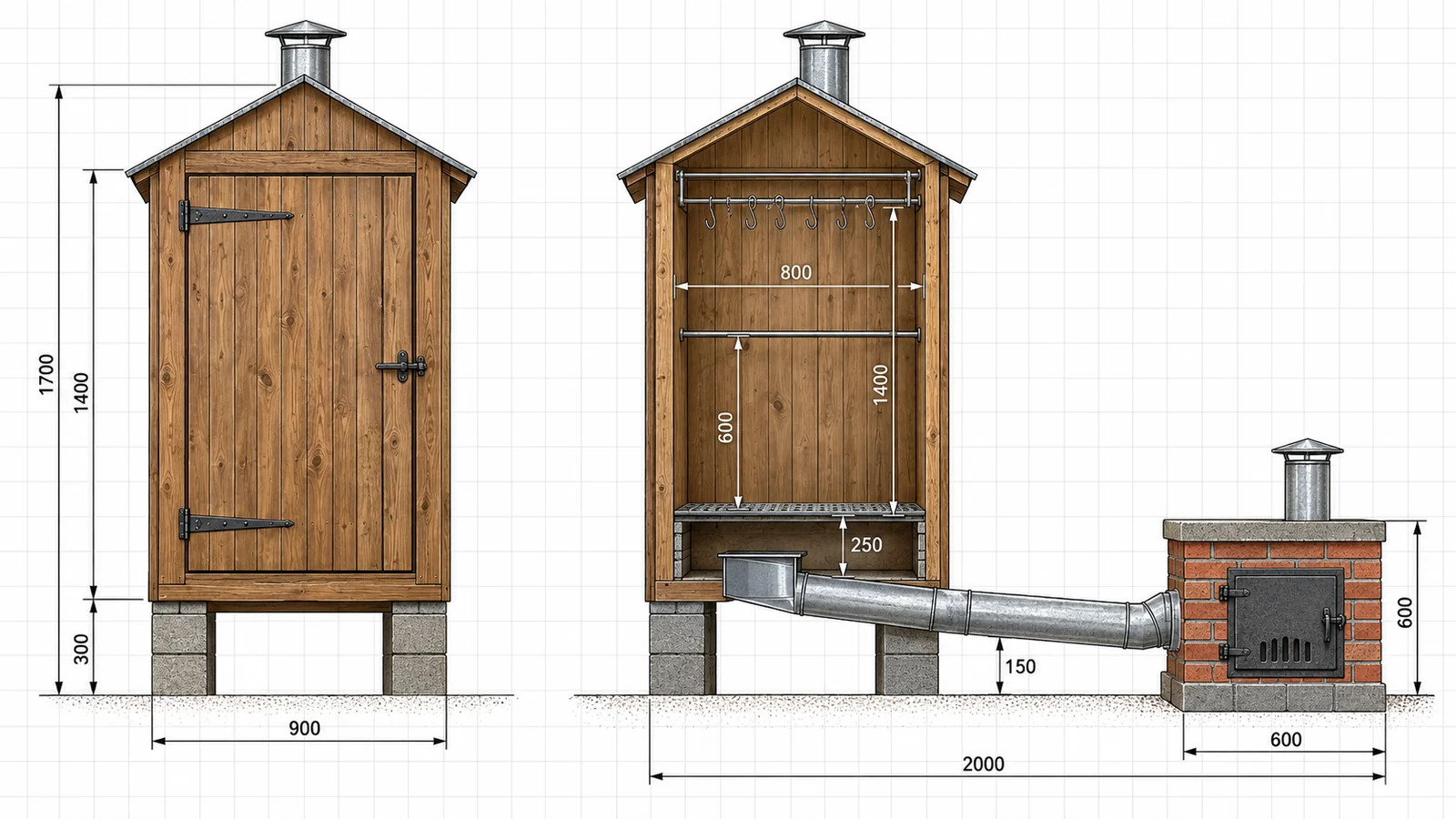

Schiță orientativă pentru o afumătoare de familie

Dimensiuni orientative

Aceste valori descriu un model orientativ pentru uz familial. O cameră mai mare nu este automat mai eficientă. Volumul influențează timpul necesar umplerii cu fum, stabilitatea temperaturii și cantitatea de combustibil.

Traseul fumului

Pentru afumarea la rece, traseul trebuie să permită răcirea fumului înainte ca acesta să intre în cameră. O conductă montată cu o pantă ușoară către afumătoare poate susține tirajul, dar direcția, panta și lungimea trebuie testate în condițiile reale ale amplasamentului.

Temperatura exterioară și vântul pot schimba semnificativ funcționarea. Din acest motiv, proiectul trebuie testat fără alimente înainte de prima utilizare. Dacă fumul refulează prin focar, se acumulează în conductă sau ajunge prea fierbinte în cameră, traseul trebuie corectat.

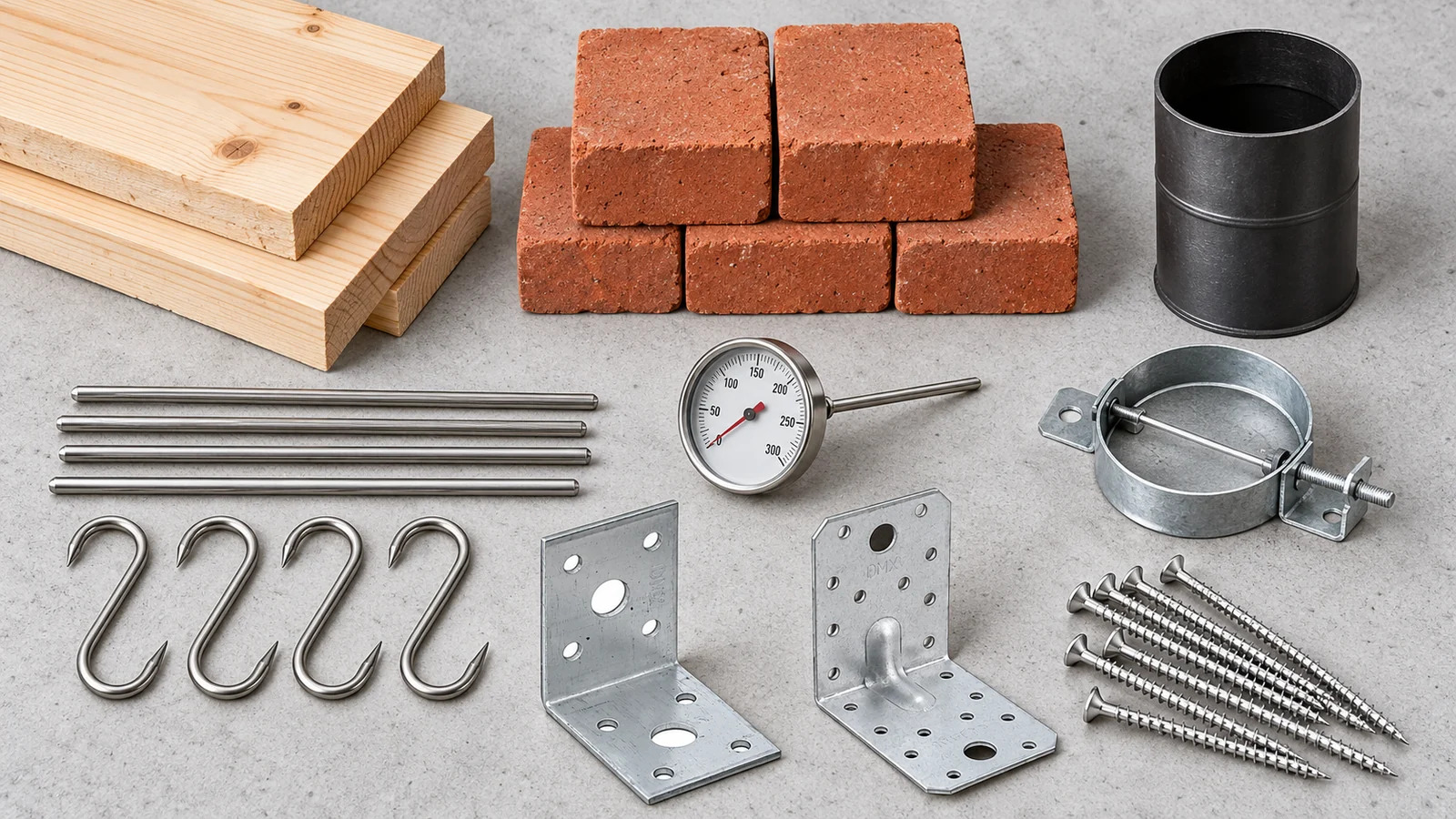

Materiale necesare

Materialele pot fi organizate în funcție de zona în care vor fi folosite.

Evită lemnul tratat sub presiune, PAL-ul, MDF-ul, placajele cu adezivi necunoscuți, lemnul vopsit sau lăcuit la interior și recipientele care au conținut combustibili ori substanțe chimice. Plasticul nu trebuie amplasat în apropierea căldurii.

Nici suprafețele ruginite și accesoriile vopsite, cauciucate sau zincate nu trebuie folosite pentru contactul direct cu alimentele fără confirmarea producătorului. Pentru barele și cârligele din cameră, alegerea prudentă este inoxul alimentar.

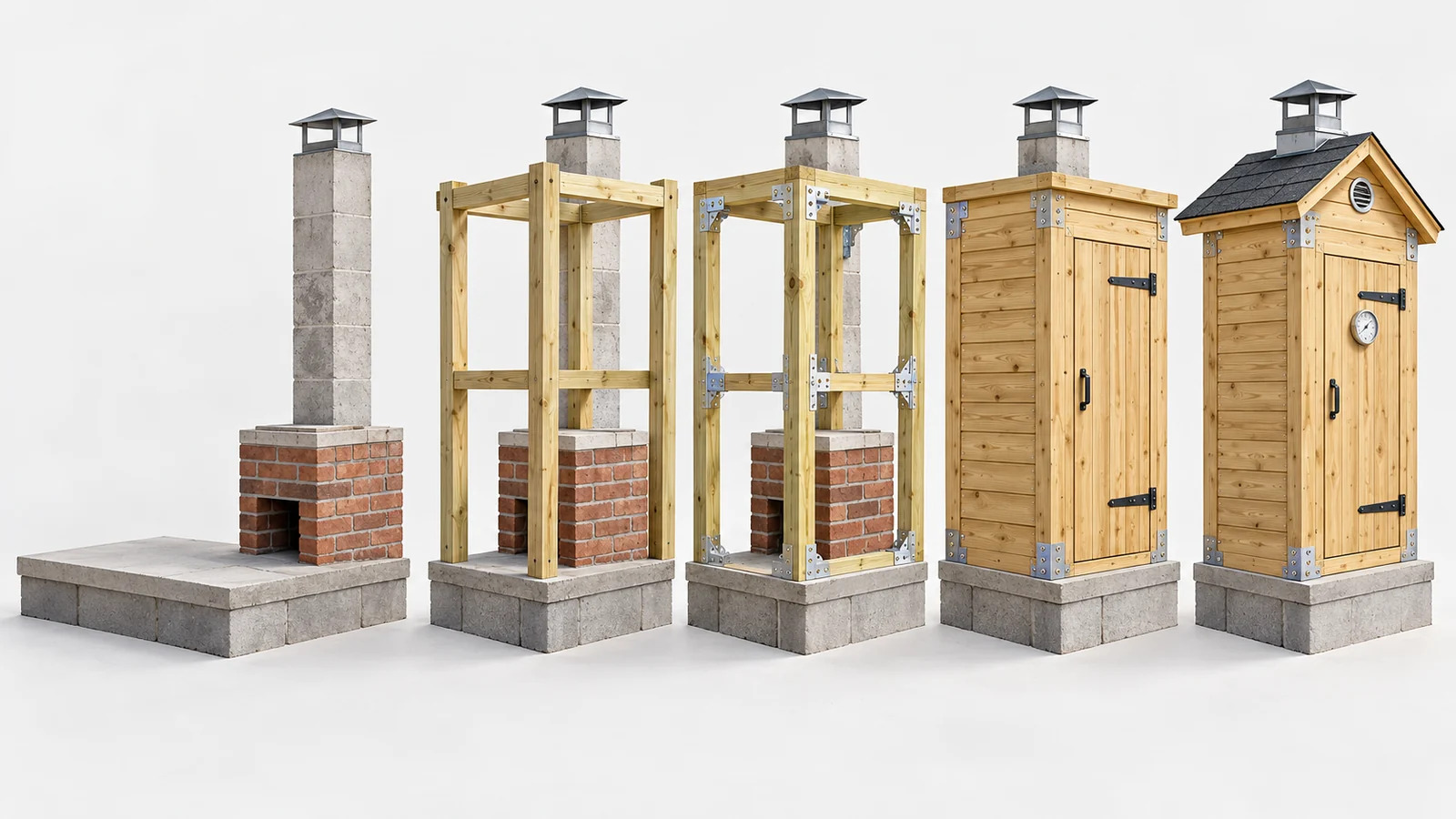

Cum construiești afumătoarea pas cu pas

1. Alege amplasamentul

Afumătoarea se construiește numai în exterior, pe un teren stabil și într-un loc care poate fi supravegheat permanent. Păstrează o distanță de siguranță față de casă, garduri combustibile, magazii, arbori, vegetație uscată și materiale care se pot aprinde.

Analizează și direcția obișnuită a vântului. Fumul nu trebuie să intre în casă, în locuințele vecinilor sau într-o zonă circulată. În jurul focarului trebuie să existe suficient spațiu pentru alimentare, evacuarea cenușii și intervenție rapidă dacă apare o problemă.

Înainte de a realiza o structură fixă, verifică la primărie regimul urbanistic aplicabil terenului și eventualele reguli locale privind construcția, amplasarea și utilizarea focului în gospodărie.

2. Realizează baza

Baza trebuie să fie plană, stabilă și incombustibilă. Poți folosi o placă de beton, dale sau o suprafață zidită corespunzător. Dimensiunea trebuie să permită sprijinirea completă a camerei și accesul la elementele care necesită curățare.

Cadrul din lemn nu se montează direct pe pământ. Contactul cu solul favorizează absorbția umezelii, deformarea și degradarea. Ridică structura folosind o soluție care să păstreze lemnul deasupra apei și să permită aerisirea părții inferioare.

3. Construiește focarul

Focarul trebuie să permită alimentarea controlată, reglarea admisiei de aer, evacuarea fumului către conductă și îndepărtarea cenușii. Ușa trebuie să se închidă sigur și să poată fi manevrată fără a se apropia excesiv de flacără.

Dacă alegi un focar zidit, suprafețele expuse direct temperaturilor ridicate trebuie realizate din cărămidă și mortar adecvate. Nu folosi mortar obișnuit într-o zonă pentru care producătorul nu confirmă rezistența la temperatură.

Poziția ieșirii către conductă trebuie stabilită înainte de zidire completă. Evită schimbările bruște de direcție, secțiunile foarte înguste și zonele în care cenușa sau condensul pot bloca traseul.

4. Montează conducta de fum

Conducta trebuie să formeze un traseu continuu și stabil între focar și cameră. Îmbinările trebuie să limiteze pierderile necontrolate de fum, fără să transforme traseul într-un ansamblu imposibil de inspectat sau curățat.

Prevede acces la zonele în care se pot acumula condens și depuneri. Conducta nu trebuie să atingă direct lemnul și nu trebuie să transmită temperaturi periculoase către bază sau pereți. Folosește o trecere protejată cu materiale incombustibile acolo unde conducta intră în camera din lemn.

Înainte să continui placarea camerei, fă un test simplu de tiraj. O cantitate redusă de fum trebuie să parcurgă conducta și să intre în partea inferioară fără să refuleze constant prin ușa focarului.

5. Construiește cadrul din lemn

Montează stâlpii verticali pe bază și unește-i cu rigle orizontale. Verifică verticalitatea fiecărui element și măsoară diagonalele înainte de rigidizarea definitivă. Dacă diagonalele sunt egale, cadrul este dreptunghiular și placarea va putea fi montată corect.

Cadrul exterior poate fi rigidizat cu conectori de lemn, precum colțare și plăci perforate, alese după secțiunea stâlpilor, tipul îmbinării și sarcinile structurii. Conectorii trebuie montați în exterior sau în zone care nu intră direct în contact cu alimentele.

Alege șuruburile pentru lemn în funcție de grosimea elementelor îmbinate. Un șurub prea scurt nu dezvoltă o prindere suficientă, iar unul montat prea aproape de margine poate despica lemnul. Nu presupune că un colțar sau un anumit șurub poate garanta singur stabilitatea întregii construcții.

6. Plachează camera și montează ușa

Scândurile trebuie așezate astfel încât să limiteze pierderile excesive de fum, dar camera nu trebuie transformată într-un volum complet etanș. Lemnul de la interior se lasă netratat, fără vopsea, lac sau impregnanți care nu sunt destinați pentru această utilizare.

Ușa trebuie să permită accesul la bare, rafturi și tavă. Montează balamalele și închizătoarea pe exterior, astfel încât să poată fi verificate și înlocuite ușor. Închiderea trebuie să fie fermă, fără să blocheze circulația proiectată a aerului.

Protejează pragul și partea inferioară împotriva apei. Acoperișul trebuie să depășească pereții suficient pentru a reduce pătrunderea ploii, fără să blocheze evacuarea superioară.

7. Realizează ventilația

Afumătoarea are nevoie de o admisie în partea inferioară și de o evacuare în partea superioară. Ambele trebuie prevăzute cu clapete reglabile, astfel încât tirajul să poată fi corectat în timpul utilizării.

Gurile de ventilație pot fi protejate cu plasă metalică împotriva insectelor, dar aceasta trebuie să poată fi scoasă pentru curățare. Depunerile pot reduce treptat secțiunea de trecere și pot modifica tirajul.

Aerul trebuie să intre de jos, să susțină arderea și să conducă fumul în jurul alimentelor înainte ca acesta să iasă prin partea superioară. Dacă evacuarea este amplasată prea jos, fumul poate ocoli nivelurile superioare.

8. Montează barele, cârligele și rafturile

Barele se fixează în puncte capabile să preia greutatea produselor fără deformare. Primul nivel trebuie amplasat la 40–50 cm deasupra intrării fumului în modelul orientativ, iar între niveluri se poate păstra o distanță de 20–30 cm.

Produsele nu trebuie să atingă pereții sau să fie presate unele de altele. Spațiul dintre ele permite circulația fumului și reduce diferențele dintre zonele camerei. Barele și rafturile trebuie să poată fi scoase pentru spălare.

Pentru interior sunt necesare bare, grătare și cârlige declarate adecvate contactului cu alimentele. Pe peretele exterior, consolele și cârligele pot fi folosite pentru organizarea mănușilor, periei, cleștilor și uneltelor de întreținere. Aceste accesorii nu trebuie confundate cu elementele din inox alimentar folosite în cameră.

9. Instalează tava și termometrele

Tava se montează între intrarea fumului și primul nivel de alimente. Rolul ei este să colecteze grăsimea, să reducă murdărirea interiorului și să împiedice picurarea directă în zona fierbinte. Trebuie să poată fi scoasă fără a demonta barele.

Termometrul de cameră se amplasează aproximativ la nivelul produselor. Dacă este montat prea aproape de o conductă, de un perete sau de o evacuare, poate indica o temperatură diferită de cea la care sunt expuse alimentele.

Termometrul alimentar se introduce în partea relevantă a produsului, în funcție de tipul de carne și de instrucțiunile aparatului. Temperatura aerului și temperatura internă sunt două informații distincte.

10. Testează construcția fără alimente

Prima probă trebuie făcută cu o cantitate redusă de combustibil și fără produse în cameră. Urmărește dacă fumul intră în partea inferioară, circulă prin întreaga cameră și iese controlat prin evacuare.

Verifică pierderile de fum, comportamentul clapetelor, temperatura camerei și încălzirea bazei, a pereților și a conectorilor. Atingerea elementelor încălzite se face numai după stingere și răcire completă. Dacă observi supraîncălzirea lemnului, deformări, îmbinări slăbite sau condens excesiv, corectează proiectul înainte de o nouă probă.

La final, stinge focul controlat, lasă construcția să se răcească și inspectează focarul, conducta, trecerea prin perete, tava și evacuarea.

Ce lemn se folosește pentru fum

Folosește numai lemn curat, uscat, netratat și provenit din specii potrivite pentru afumare. Materialul trebuie să aibă o origine cunoscută și să nu prezinte urme de vopsea, impregnant, ulei, mucegai sau contaminare.

Resturile de mobilier, PAL-ul, MDF-ul și lemnul recuperat din construcții nu sunt combustibili potriviți. Adezivii și tratamentele pot genera fum nedorit atunci când sunt încălzite.

Nu aprinde focul cu benzină, diluant sau alte lichide inflamabile. Pe lângă riscul de incendiu, vaporii și reziduurile pot contamina camera și alimentele.

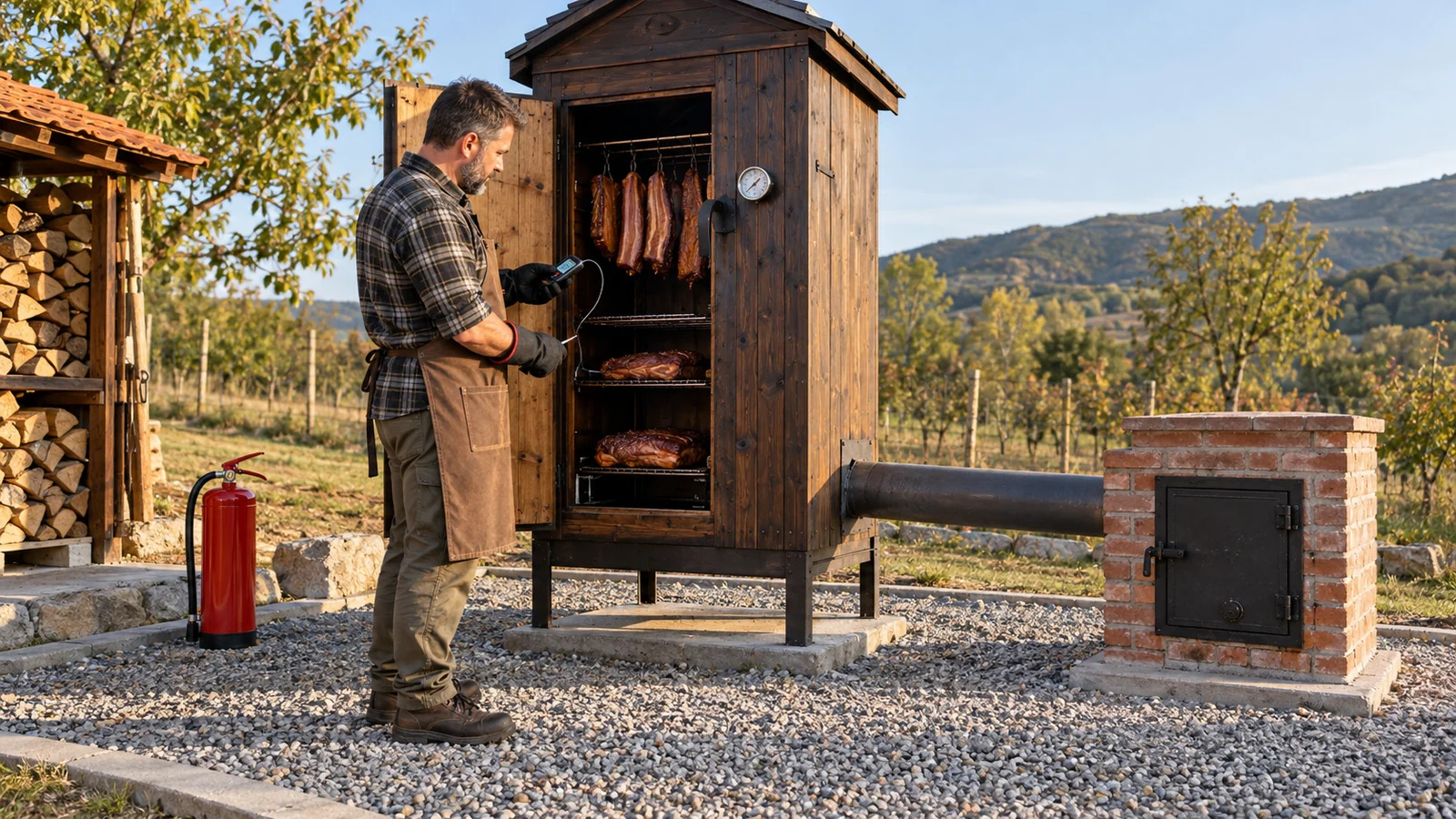

Reguli de siguranță la utilizare

Afumătoarea trebuie utilizată numai în exterior și nu trebuie lăsată nesupravegheată. Păstrează la îndemână un stingător potrivit, mănuși rezistente la temperatură și o cale liberă către focar. Copiii și animalele nu trebuie să aibă acces în zona fierbinte.

Nu supraîncărca focarul și nu încerca să compensezi tirajul slab printr-un foc mai mare. Curăță periodic cenușa, grăsimea, condensul și depunerile din conductă. Acestea pot reduce circulația fumului și pot deveni surse de aprindere.

În cazul afumării la cald, verifică temperatura internă a produsului. USDA indică minimum 62,8°C și un repaus de cel puțin trei minute pentru bucăți întregi de vită, porc, miel și vițel. Pentru carnea tocată din aceste specii este indicată o temperatură internă de minimum 71,1 °C, iar pentru carnea de pasăre minimum 73,9 °C. Valorile reprezintă temperatura alimentului, nu temperatura aerului din afumătoare.

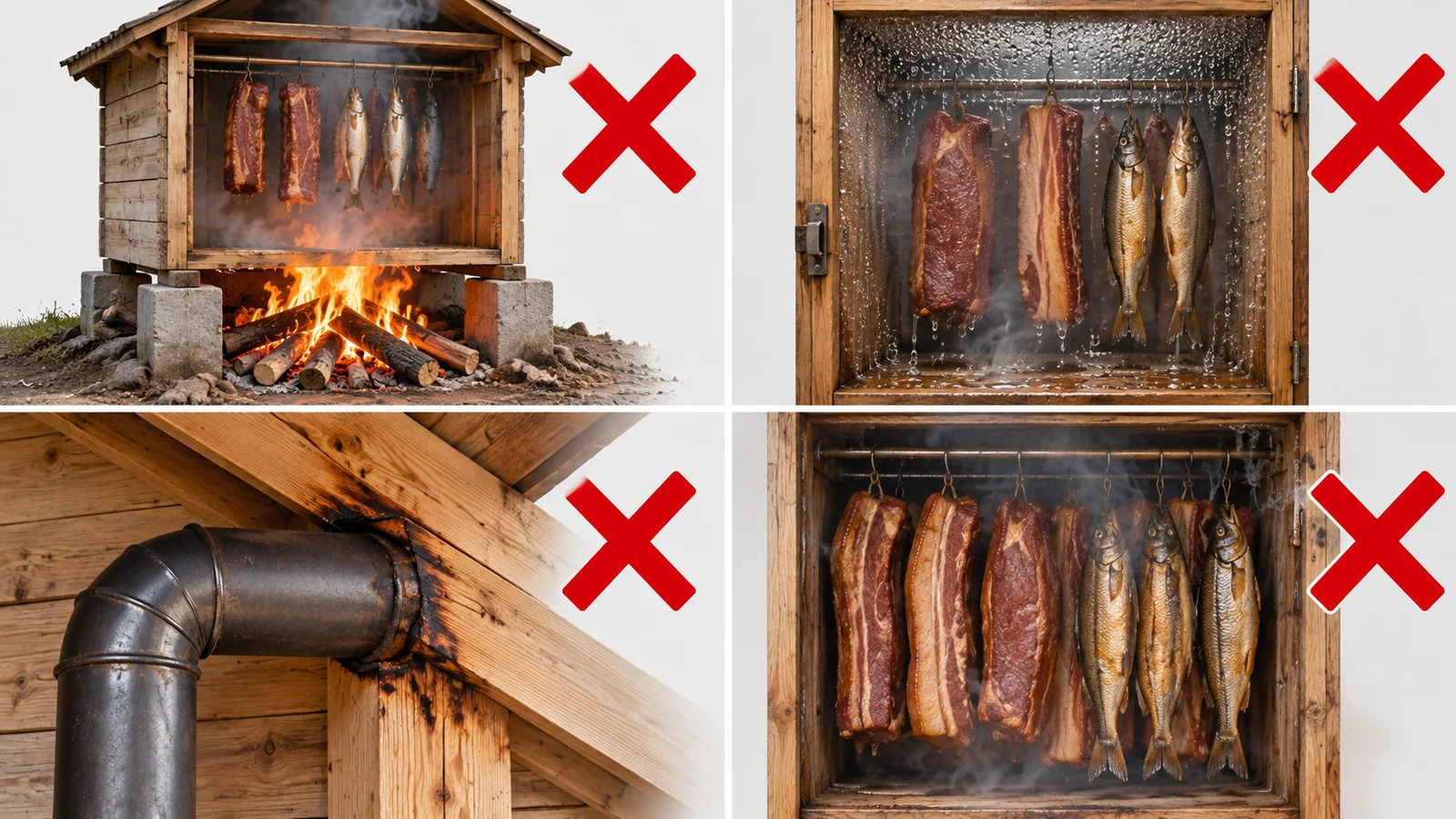

Greșeli frecvente

Una dintre cele mai periculoase greșeli este amplasarea focarului direct sub o cameră din lemn fără separare incombustibilă. Aproape, la fel de problematică este construirea unei camere complet etanșe, fără admisie și evacuare reglabile.

Pentru afumarea la rece, o conductă insuficientă pentru condițiile reale poate duce la un fum prea fierbinte către produse. La polul opus, un traseu foarte lung, îngust sau încărcat cu depuneri poate opri tirajul.

Alte probleme apar atunci când constructorul nu montează termometre, folosește lemn tratat, aglomerează produsele sau instalează cârlige obișnuite în contact direct cu carnea. Lipsa tăvii permite acumularea grăsimii, iar fixarea slabă a barelor poate provoca desprinderea produselor.

Prima pornire nu trebuie făcută cu alimente. Testul fără încărcătură este momentul în care verifici tirajul, pierderile de fum, temperaturile și modul în care reacționează materialele. De asemenea, afumarea nu trebuie considerată automat o metodă completă de conservare. Siguranța alimentelor depinde de pregătire, temperatură, timp și depozitare.

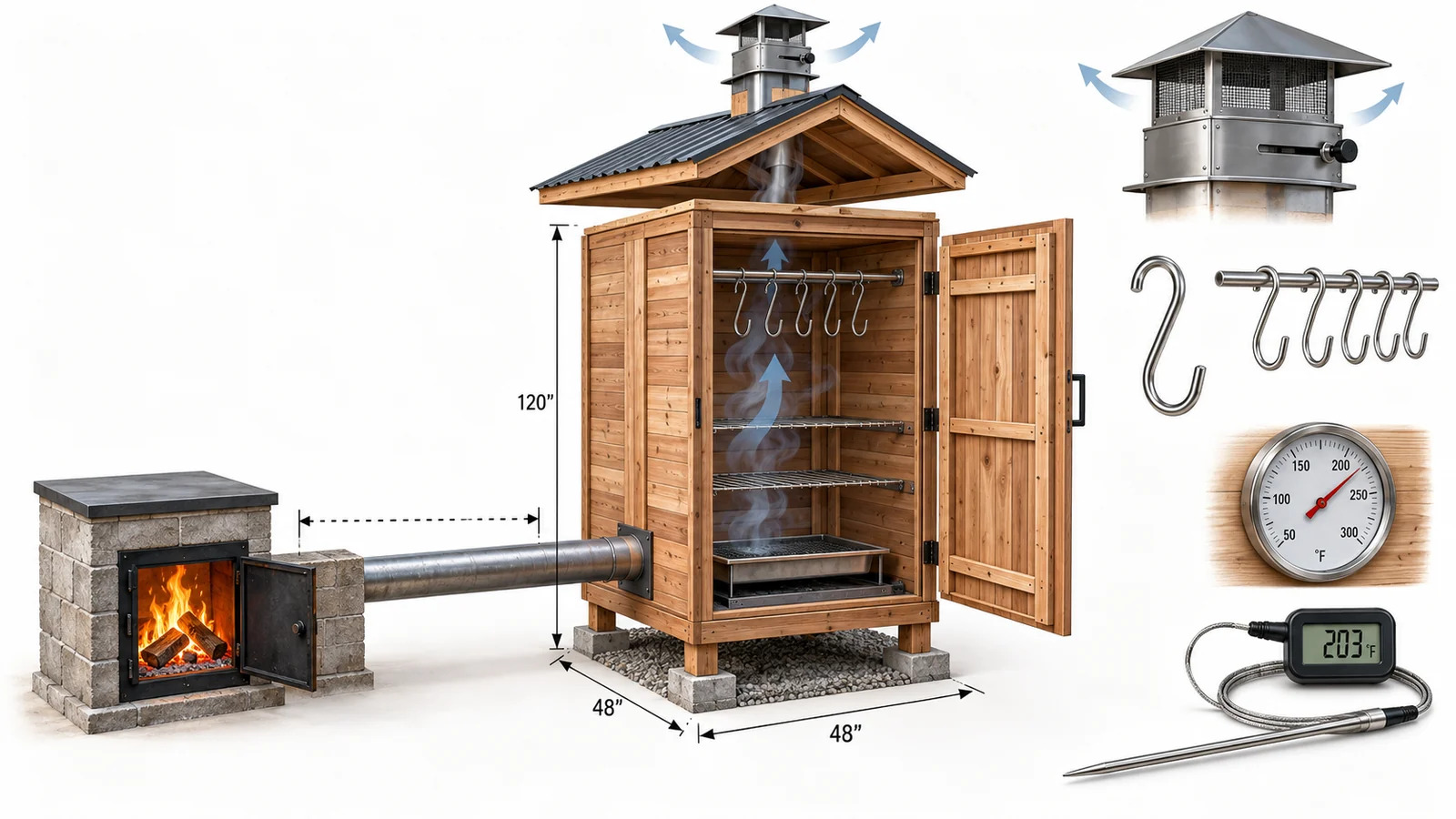

Întrebări frecvente

Ce dimensiuni trebuie să aibă o afumătoare tradițională?

Pentru uz familial, camera poate avea, orientativ, 80–100 cm lățime, 70–90 cm adâncime și 120–160 cm înălțime utilă. Dimensiunile trebuie adaptate cantității de produse, metodei de afumare și tirajului obținut în amplasamentul real.

Afumătoarea poate fi realizată complet din lemn?

Camera poate fi construită din lemn, dar focarul și zonele expuse la temperaturi ridicate trebuie realizate sau protejate cu materiale adecvate. Conducta nu trebuie să încălzească structura, iar afumătoarea trebuie supravegheată continuu.

Cât de departe se montează focarul?

Nu există o distanță universală. La afumarea la rece, traseul trebuie să permită fumului să ajungă la temperatura necesară înainte de intrarea în cameră. Lungimea corectă se stabilește prin măsurători și probe.

Afumătoarea are nevoie de coș?

Este necesară o evacuare superioară controlabilă. Aceasta poate avea forma unui coș scurt sau a unei guri protejate, în funcție de proiect, dar trebuie să permită reglarea tirajului și curățarea depunerilor.

Pot folosi cârlige zincate pentru carne?

Nu este recomandat să folosești un accesoriu zincat, vopsit sau cauciucat fără confirmarea explicită a producătorului privind contactul alimentar și temperatura de utilizare. Pentru interior, folosește cârlige din inox alimentar.

Ce temperatură trebuie să aibă afumătoarea?

Temperatura depinde de metoda aplicată și de produs. Nu folosi o singură valoare pentru toate situațiile. Monitorizează separat temperatura din cameră și temperatura internă a alimentului, apoi urmează o procedură validată pentru produsul pregătit.

Concluzie

O afumătoare funcționează corect atunci când focarul, traseul fumului, admisia, evacuarea și camera sunt proiectate ca un singur sistem. Dimensiunile orientative te ajută să pornești proiectul, dar tirajul și temperatura trebuie verificate în locația reală.

Testează construcția fără alimente și folosește-o numai sub supraveghere. În interior, montează exclusiv materiale potrivite pentru temperatură și contact alimentar, iar elementele structurale din lemn trebuie păstrate la distanță sigură de foc și de suprafețele supraîncălzite.
