Montaj tavan Rigips: schemă, distanțe între profile și fixări

Într-o configurație uzuală, profilele CD pe care se fixează plăcile pot fi montate la un interax maxim de 400–500 mm. Suspensiile pot avea distanțe de aproximativ 650–1.000 mm, iar profilele principale ale unei structuri duble pot apărea la interaxe de aproximativ 700–1.000 mm. Aceste valori nu formează însă o schema montaj tavan rigips universală.

Distanțele exacte depind de structura simplă sau dublă, numărul și grosimea plăcilor, orientarea lor, greutatea izolației, tipul suspensiilor și cerințele de protecție la foc. O structură prea rară sau fixată necorespunzător poate provoca deformarea plăcilor, fisuri la îmbinări, vibrații și pierderea planeității.

Termenul „tavan Rigips” este folosit frecvent pentru un plafon nedemontabil realizat din plăci de gips-carton, fixate pe o structură metalică suspendată sau prinsă direct de planșeu.

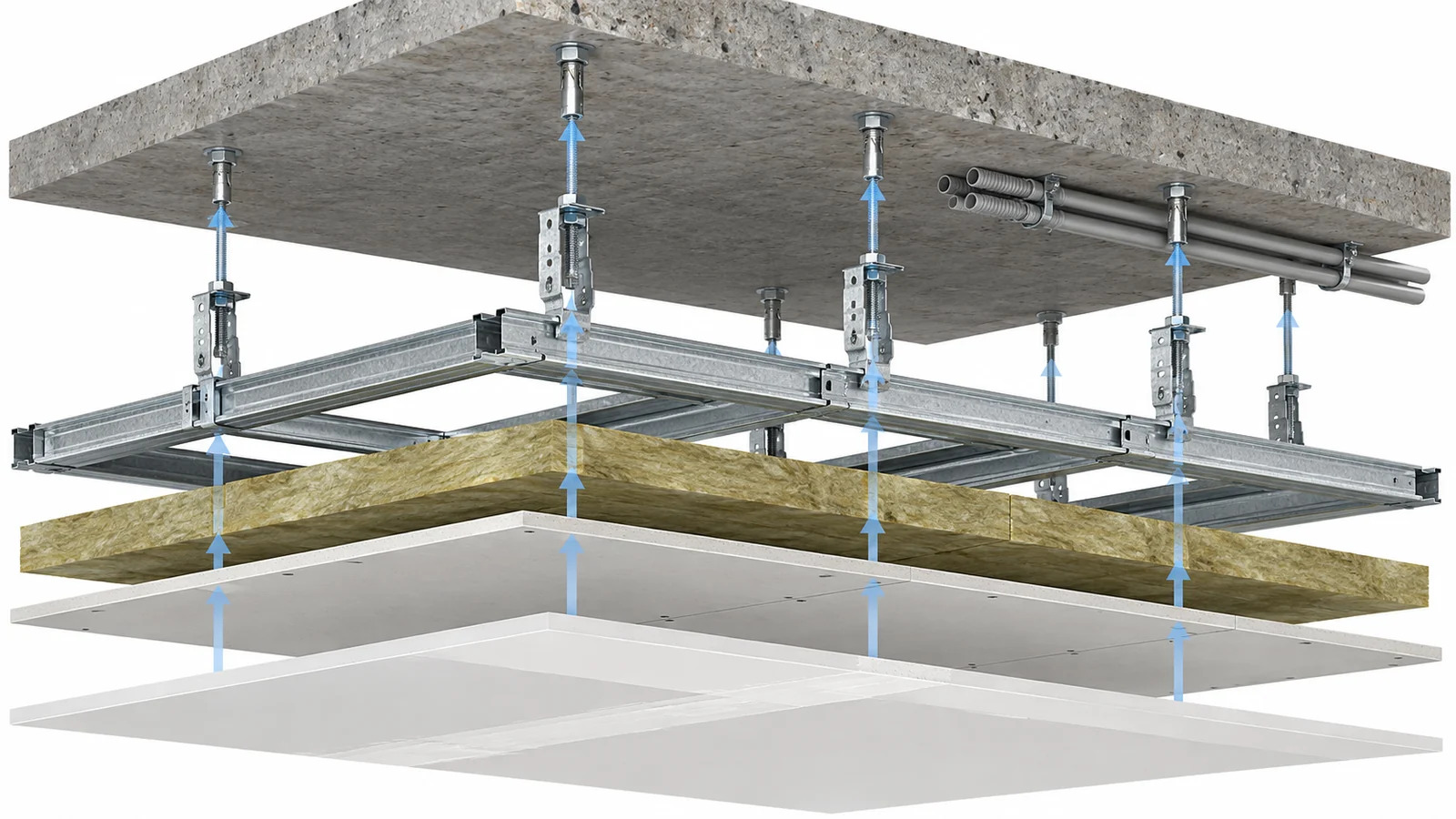

Schema de montaj pentru un tavan din Rigips

Structura trebuie înțeleasă ca un ansamblu complet, în care fiecare element are un rol precis. De sus în jos, sistemul pornește de la planșeul portant, continuă cu fixările și suspensiile, profilele metalice, eventualul strat de izolație și se încheie cu plăcile de gips-carton și finisarea rosturilor.

Fixările în planșeu transferă greutatea plafonului către structura clădirii. Suspensiile reglează cota și mențin profilele la distanța proiectată față de planșeu. Într-o structură dublă, profilele CD principale preiau profilele secundare de montaj. Plăcile se fixează pe profilele secundare, iar profilele UD formează ghidajul perimetral.

Izolația minerală, dacă este prevăzută, ocupă spațiul dintre planșeu și placare. Aceasta nu trebuie să apese necontrolat pe spatele plăcilor. Banda și chitul pentru rosturi finalizează suprafața, dar nu pot corecta o structură denivelată sau insuficient fixată.

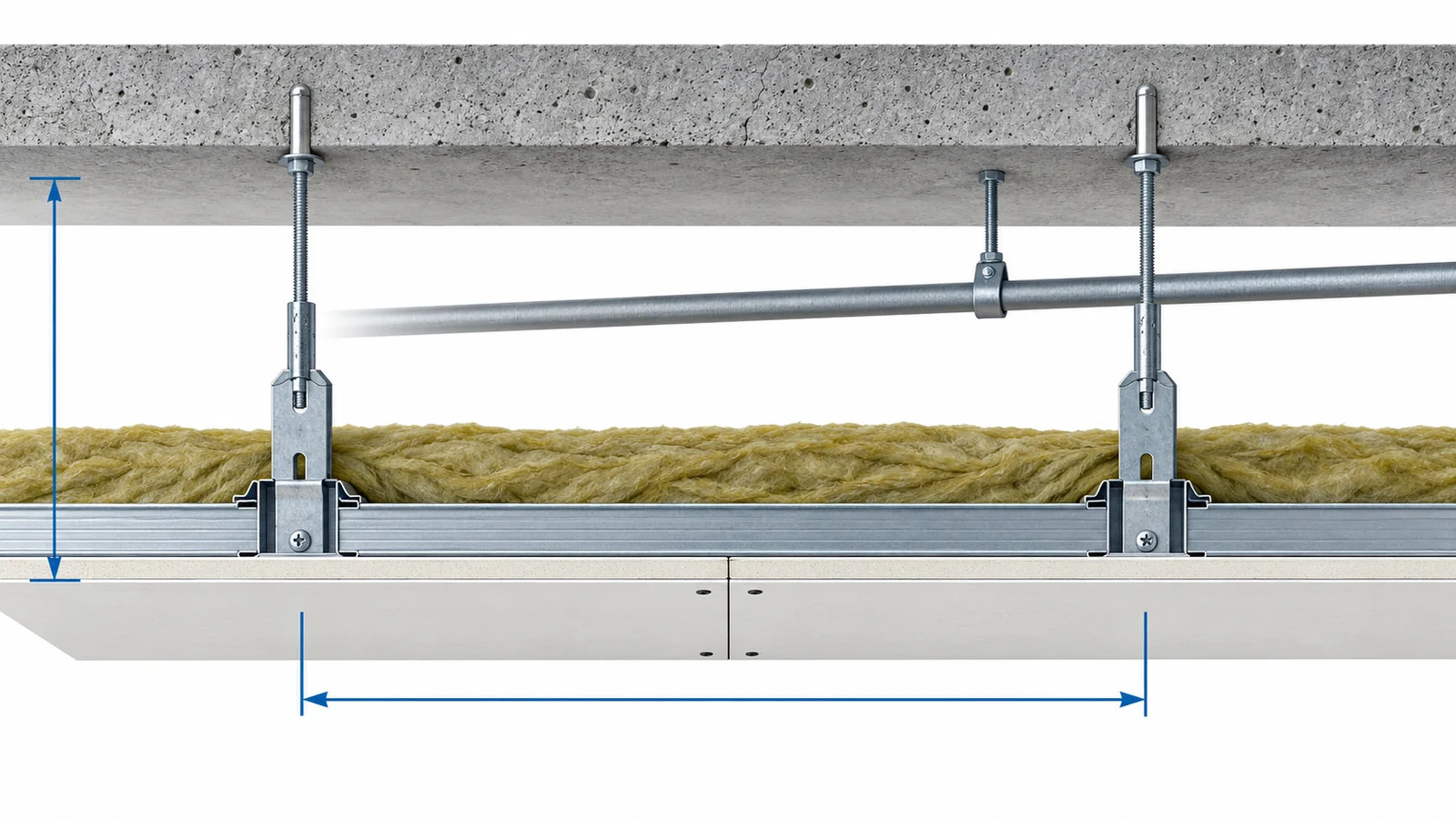

Secțiune laterală orientativă

Instalațiile electrice, tubulaturile și celelalte echipamente nu trebuie sprijinite pe structura plafonului decât dacă sistemul a fost proiectat pentru sarcina respectivă. În documentația Rigips consultată, traseele din spațiul plafonului trebuie fixate separat, fără întreruperea profilelor și fără încărcarea suplimentară a acestora.

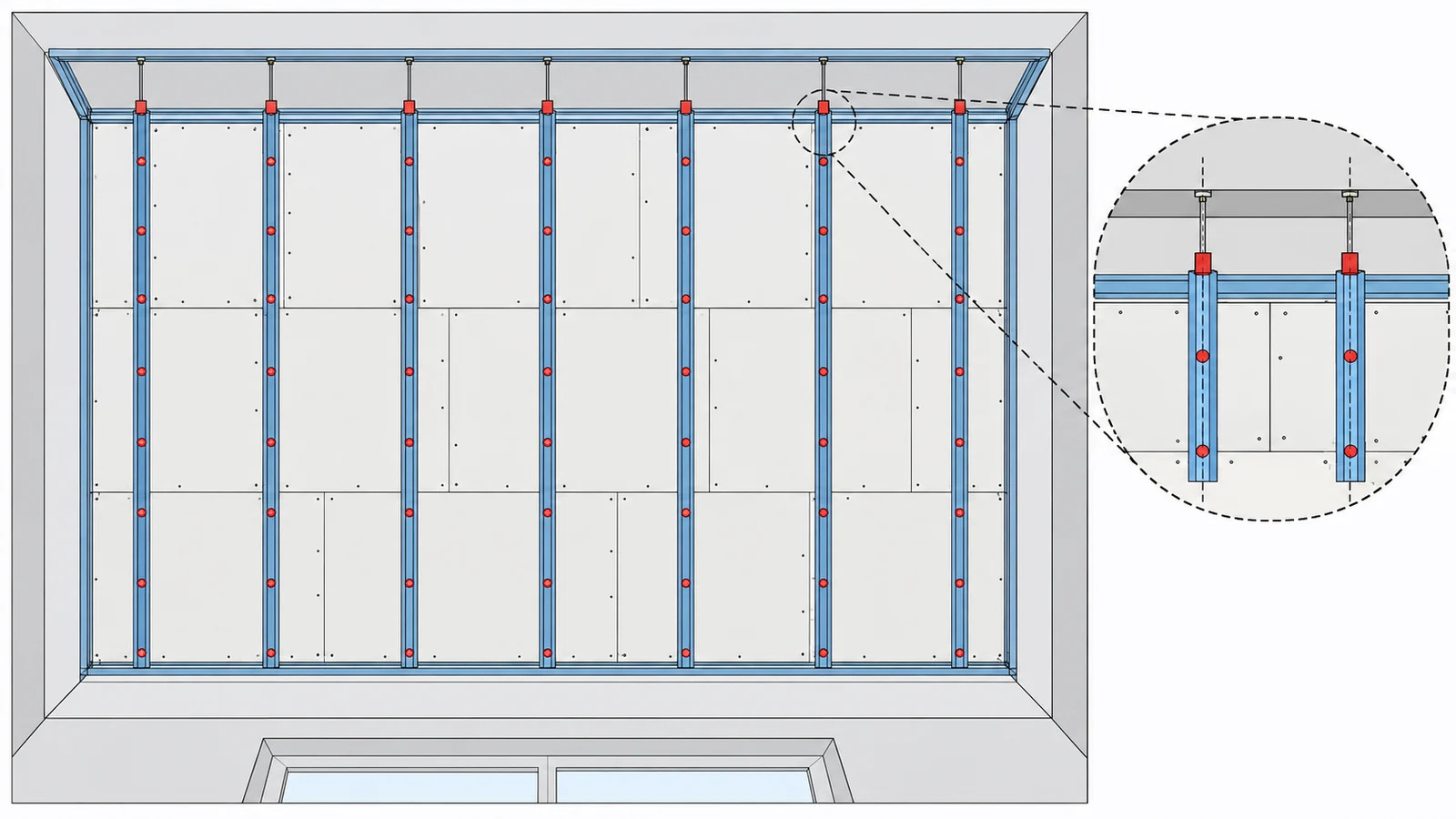

Vedere simplificată de jos

Diagrama explică relația dintre elemente, nu pozițiile exacte pentru o anumită cameră. Direcția profilelor, orientarea plăcilor și punctele de suspendare trebuie stabilite prin fișa configurației alese.

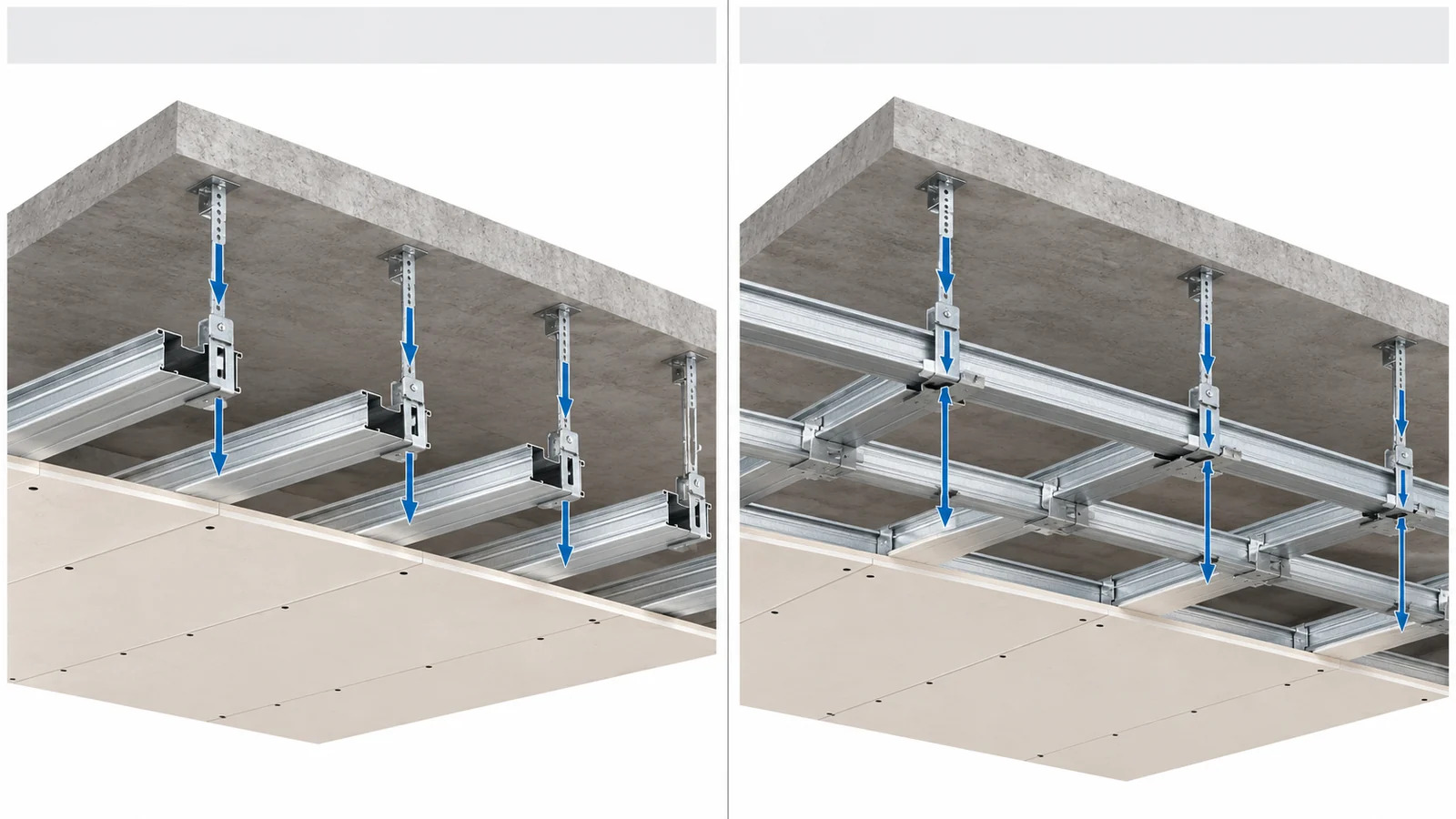

Structură simplă sau structură dublă?

Structura simplă

Într-o structură simplă, profilele CD formează un singur plan și susțin direct plăcile. Soluția este compactă și reduce înălțimea pierdută, deoarece nu există un al doilea nivel de profile încrucișate.

Numărul mai redus de elemente nu înseamnă că profilele și suspendările pot fi distribuite aproximativ. Distanțele trebuie respectate cu atenție, iar tipul suspensiilor trebuie să corespundă plafonului proiectat. Structura simplă nu este automat potrivită pentru orice deschidere, placare multiplă sau încărcare suplimentară.

Structura dublă

Structura dublă include profile CD principale și profile CD secundare, montate de regulă perpendicular. Profilele principale sunt conectate la suspensii, iar cele secundare sunt prinse de primele cu piese de încrucișare dedicate.

Această configurație poate distribui mai uniform încărcarea și permite reglarea mai ușoară a planeității. Oferă și mai multă flexibilitate pentru montarea izolației sau trecerea instalațiilor, dar ocupă o înălțime mai mare și folosește mai multe componente.

Structura dublă este utilizată și în sisteme cu mai multe straturi de plăci ori cu cerințe speciale de protecție la foc și izolare acustică. Totuși, ea nu este obligatorie pentru fiecare tavan, la fel cum o structură simplă nu trebuie considerată nesigură atunci când este folosită în configurația pentru care a fost verificată.

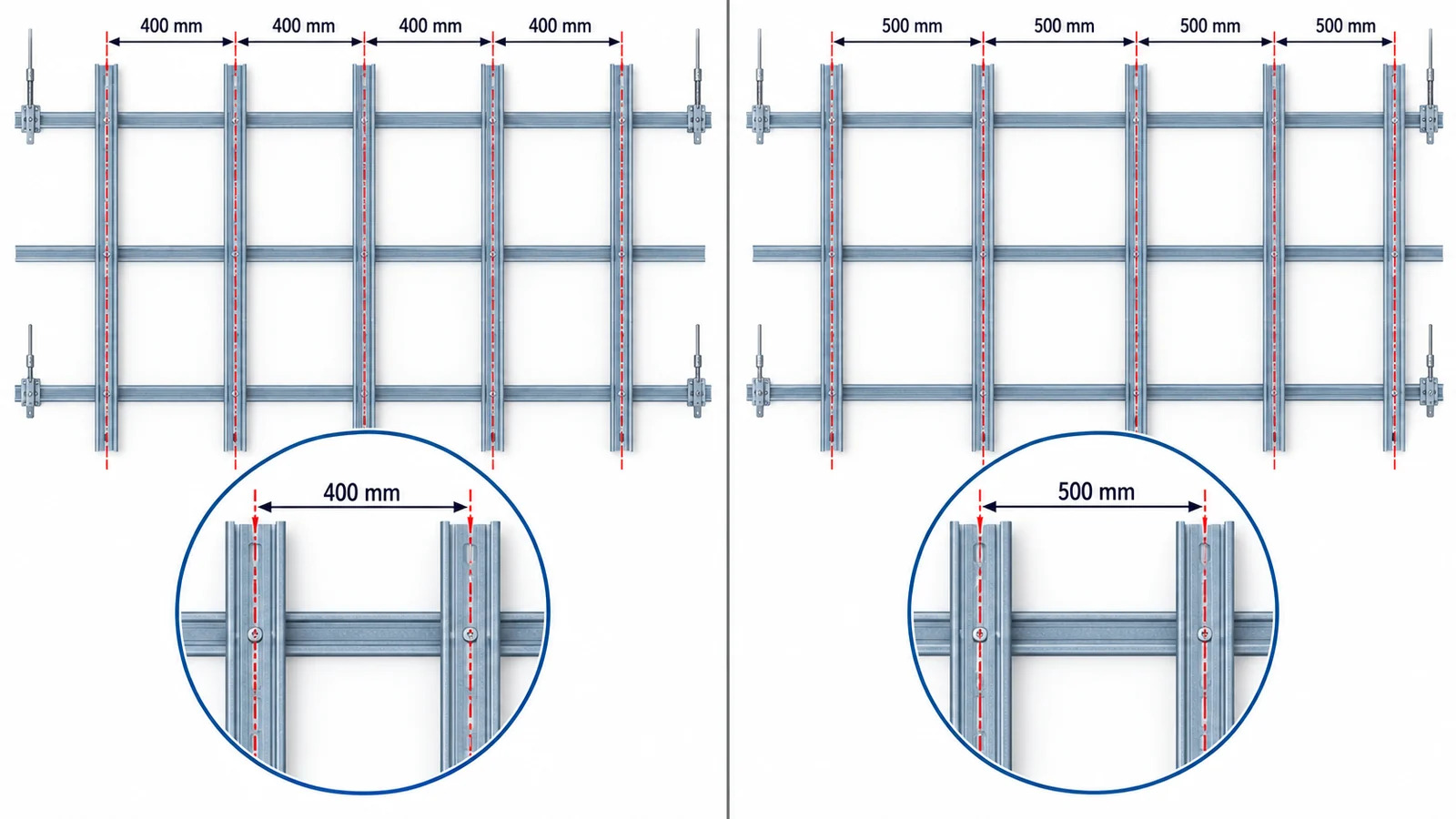

La ce distanță se montează profilele pentru tavanul din Rigips?

Distanța dintre profile se măsoară între axele lor. Un interax de 500 mm înseamnă că între linia centrală a unui profil și linia centrală a profilului următor sunt 500 mm. Nu se măsoară spațiul liber rămas între marginile metalice.

Valorile din tabel sunt repere întâlnite în documentații tehnice diferite. Nu trebuie selectată o valoare pentru profile dintr-un sistem și o altă valoare pentru suspensii din alt sistem.

De exemplu, o configurație Rigips cu structură dublă, placare în două straturi și cerință de rezistență la foc prevede profile CD secundare la maximum 400 mm, profile principale la 900 mm și suspendări la maximum 650 mm. Același sistem indică distanțe specifice față de margini și permite numai micșorarea interaxelor, nu mărirea lor fără o verificare tehnică.

O altă configurație Rigips, realizată cu sistem Nonius și alte caracteristici ale placării, folosește profile principale la 700 mm și suspendări la 600 × 700 mm. Diferența arată de ce valorile nu pot fi memorate și combinate independent.

Orientarea plăcilor influențează și ea distanța profilelor de montaj. În unele configurații sunt permise numai plăci montate transversal față de profile, în special când plafonul trebuie să respecte o clasificare de rezistență la foc.

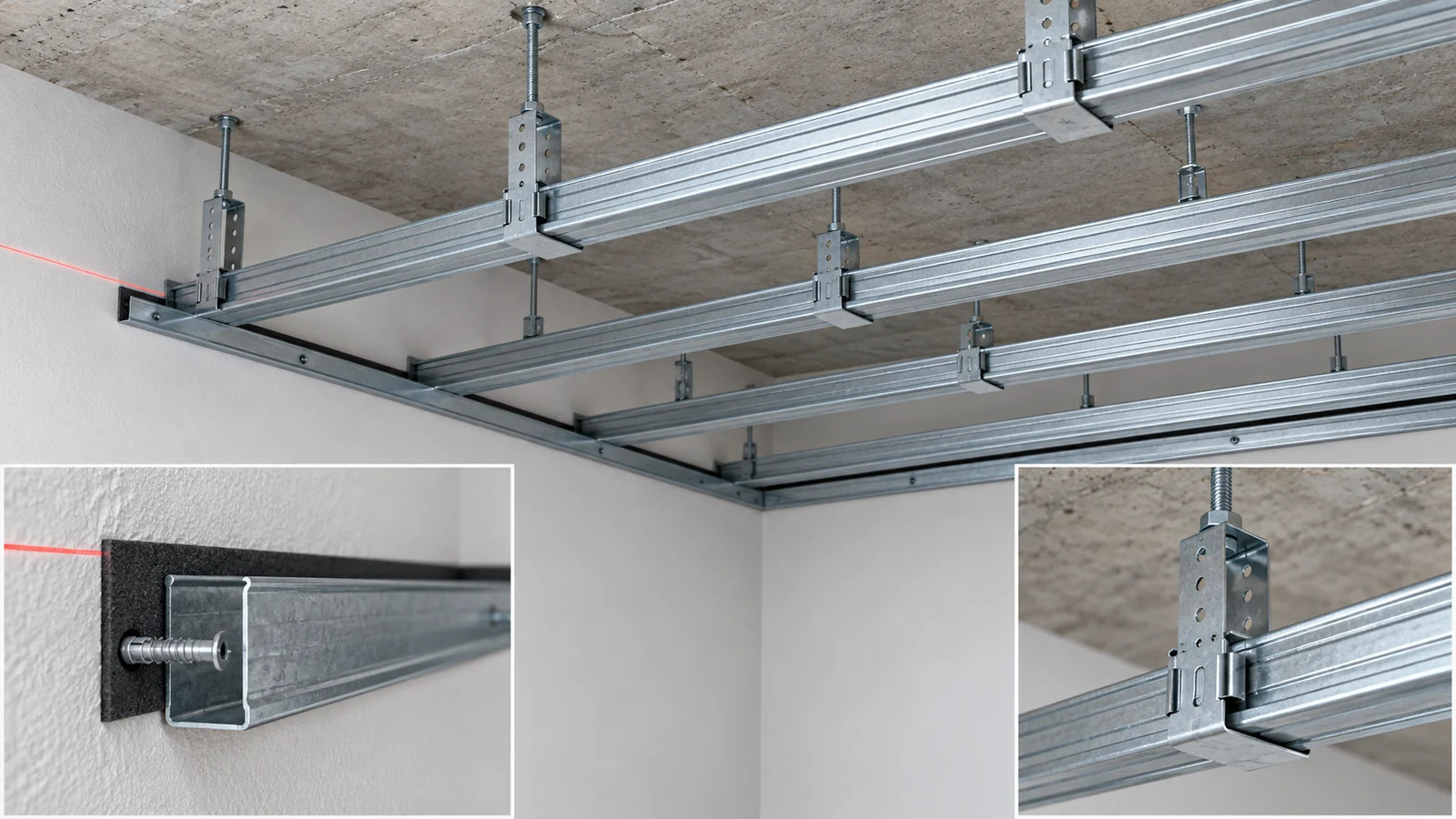

Cum se montează profilele UD și CD

Profilul UD perimetral

Profilul UD marchează nivelul plafonului și formează ghidajul de pe pereții încăperii. Capetele profilelor CD intră în acesta, dar UD-ul nu trebuie considerat automat elementul care preia întreaga greutate a tavanului.

Mai întâi se stabilește cota finală și se trasează o linie continuă pe toți pereții, cu laser sau cu un instrument de nivelare potrivit. Dacă sistemul cere bandă de etanșare, aceasta se aplică între profil și suport pentru a îmbunătăți racordarea și a limita transmiterea vibrațiilor.

Fixările se aleg după natura peretelui. Betonul, cărămida plină, zidăria cu goluri și BCA-ul necesită soluții diferite. Profilul trebuie să urmărească trasajul fără ondulări, iar pasul fixărilor se preia din sistemul ales.

În configurația Rigips analizată, profilul UD este fixat la maximum 600 mm în câmp și la 100 mm față de margini. Valoarea aparține acelei configurații și nu trebuie generalizată pentru toate plafoanele.

Profilele CD

Profilele CD se debitează și se montează în direcția prevăzută de schemă. Într-o structură simplă, ele sunt conectate direct la bride sau suspensii. Într-o structură dublă, CD-urile principale sunt suspendate de planșeu, iar cele secundare sunt montate perpendicular, cu piese de încrucișare.

Prelungirea unui profil se face cu o piesă dedicată, nu prin suprapuneri improvizate sau bucăți de tablă. Îmbinările profilelor alăturate trebuie decalate dacă documentația sistemului solicită acest lucru.

Profilele deformate, ruginite sau prea subțiri pentru configurația aleasă nu trebuie îndreptate aproximativ și introduse în structură. Grosimea profilului face parte din sistem și influențează capacitatea ansamblului.

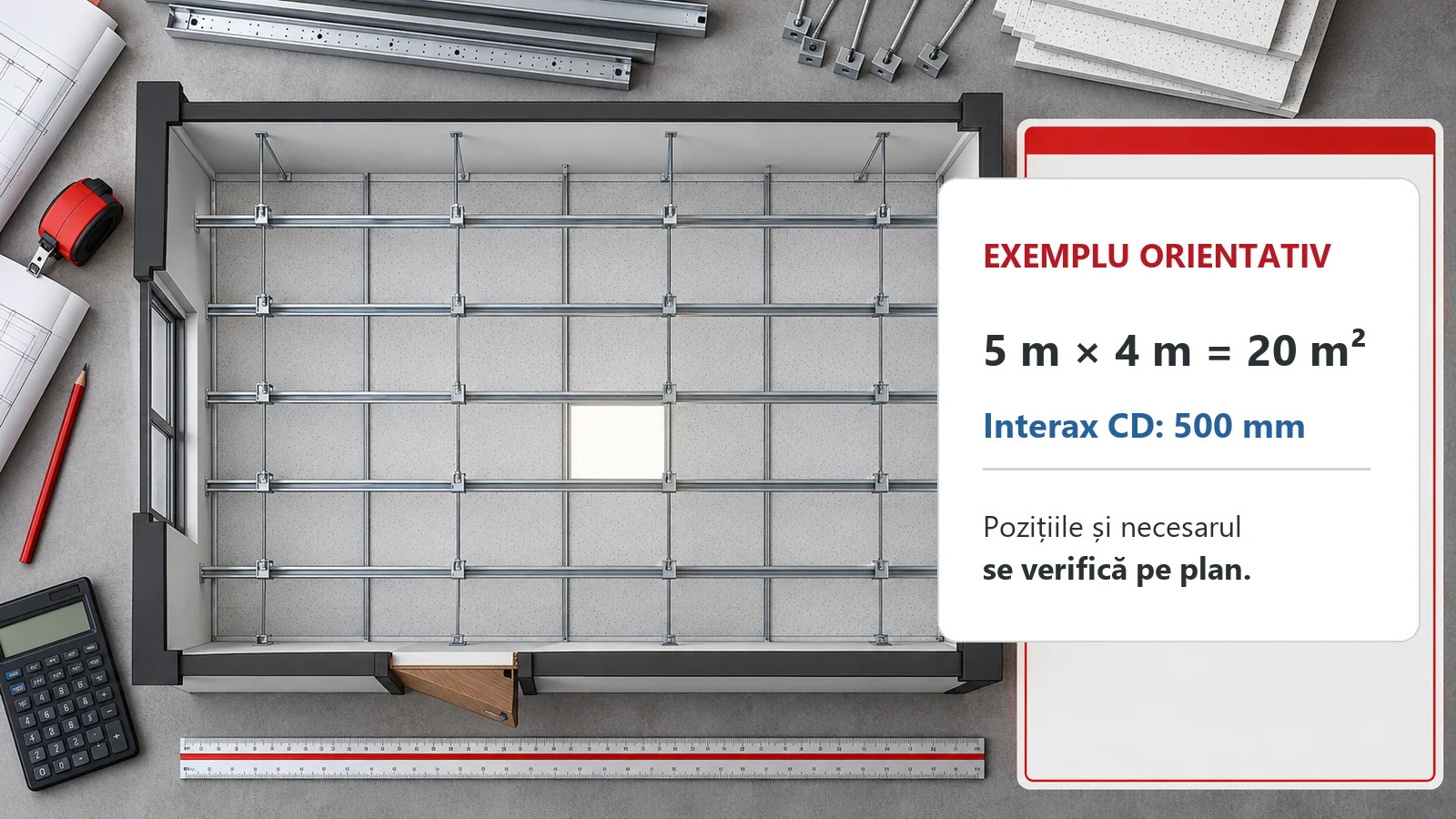

Cum se calculează numărul de profile și suspensii

Pentru o cameră de 5 × 4 m, suprafața plafonului este:

5 m × 4 m = 20 m²

Presupunem că fișa sistemului stabilește profile CD de montaj la un interax de 500 mm și că acestea se așază pe direcția lungimii de 5 m. Pozițiile trebuie trasate pe lățimea de 4 m, pornind de la distanța față de perete indicată de sistem.

O estimare preliminară poate împărți lățimea de 4 m la pasul de 0,5 m. Rezultatul trebuie apoi corectat în funcție de poziția primului și ultimului profil, deoarece acestea nu sunt montate automat cu axul lipit de perete. Fiecare linie de profil va avea aproximativ 5 m, la care se adaugă eventualele prelungiri și pierderile rezultate din debitare.

Calculul suspensiilor pornește de la lungimea totală a profilelor portante:

Număr aproximativ de suspensii = lungimea totală a profilelor portante ÷ interaxul suspensiilor

Rezultatul se rotunjește în sus, apoi se verifică distanța primei și ultimei suspendări față de margini. Calculul rămâne orientativ până când fiecare punct este așezat pe planul plafonului.

Scafele, decupajele, schimbările de nivel, trapele de acces și corpurile care necesită ranforsare modifică necesarul. Din acest motiv, calculul profilelor exclusiv prin împărțirea suprafeței la interax poate conduce la o comandă greșită.

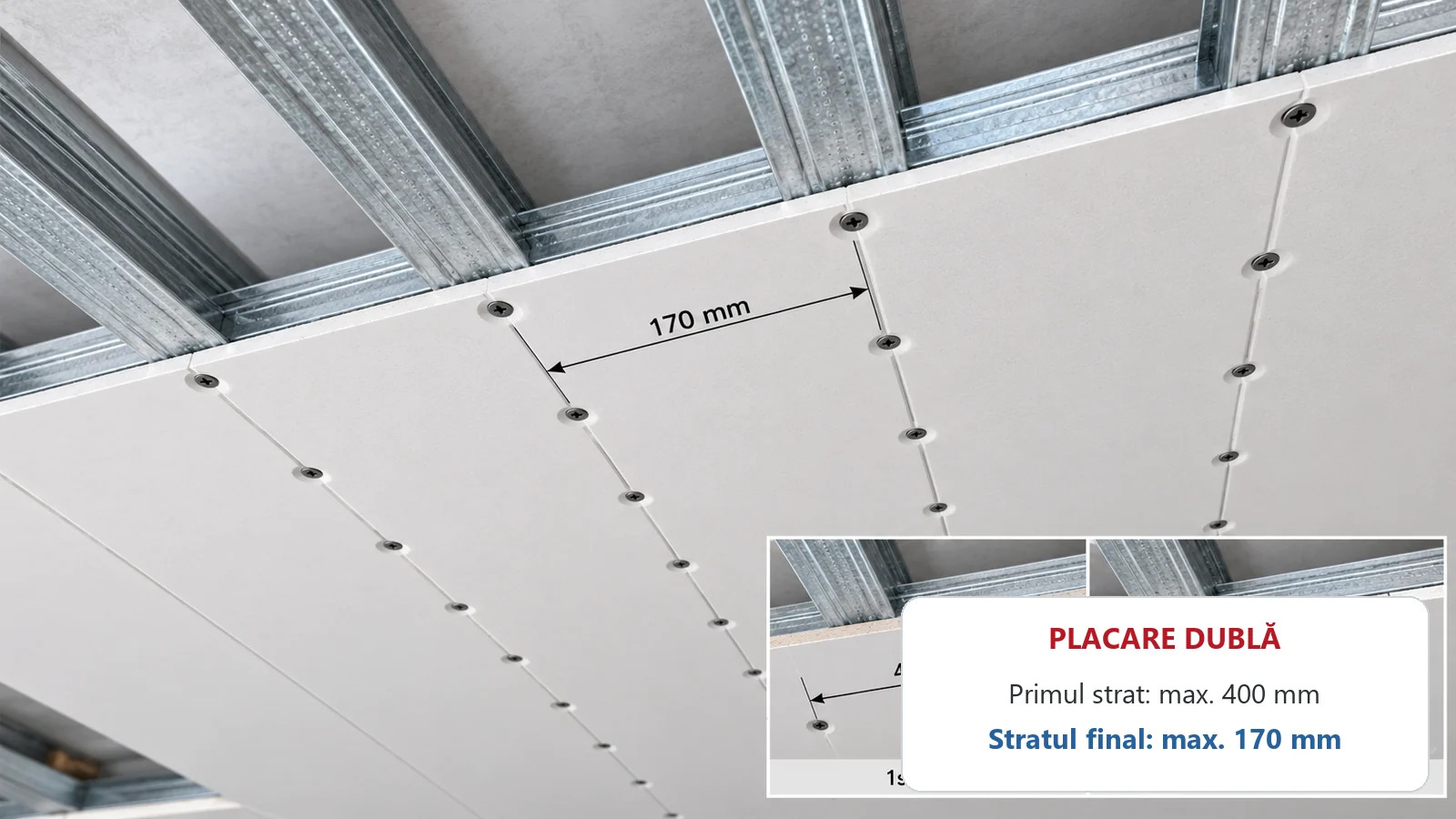

La ce distanță se pun șuruburile în plăcile de Rigips?

Pasul șuruburilor pentru plăci este diferit de distanța dintre profile. Șuruburile trebuie să intre în profil, să fie montate drept și să fixeze placa fără ruperea cartonului.

În multe configurații de plafon, ultimul strat este fixat cu șuruburi la un interax maxim de aproximativ 170 mm. În fișa Rigips analizată, primul strat al unei placări duble are un pas maxim de 400 mm, iar al doilea strat are un pas maxim de 170 mm. Aceste valori aparțin placării și sistemului respectiv.

Documentația Knauf prezintă, de asemenea, configurații în care distanța maximă dintre șuruburile de fixare a plăcilor este de 170 mm. Valoarea trebuie verificată pentru tipul de plafon, grosimea plăcilor și numărul straturilor.

Capul șurubului se îngroapă ușor, suficient pentru finisare, fără să rupă stratul de carton. Dacă hârtia este perforată, capacitatea locală de fixare scade. Șurubul nu trebuie lăsat în această stare și acoperit doar cu chit.

Lungimea șurubului se alege după grosimea totală a stratului sau straturilor pe care trebuie să le traverseze. La placările multiple se folosesc lungimi diferite, iar rosturile straturilor succesive se decalează. Rosturile plăcilor trebuie să cadă pe profilele prevăzute prin schemă.

Fixarea plăcii simultan pe UD și CD nu trebuie introdusă automat. Modul de tratare a perimetrului diferă între sisteme, în special în funcție de cerințele acustice și de protecție la foc.

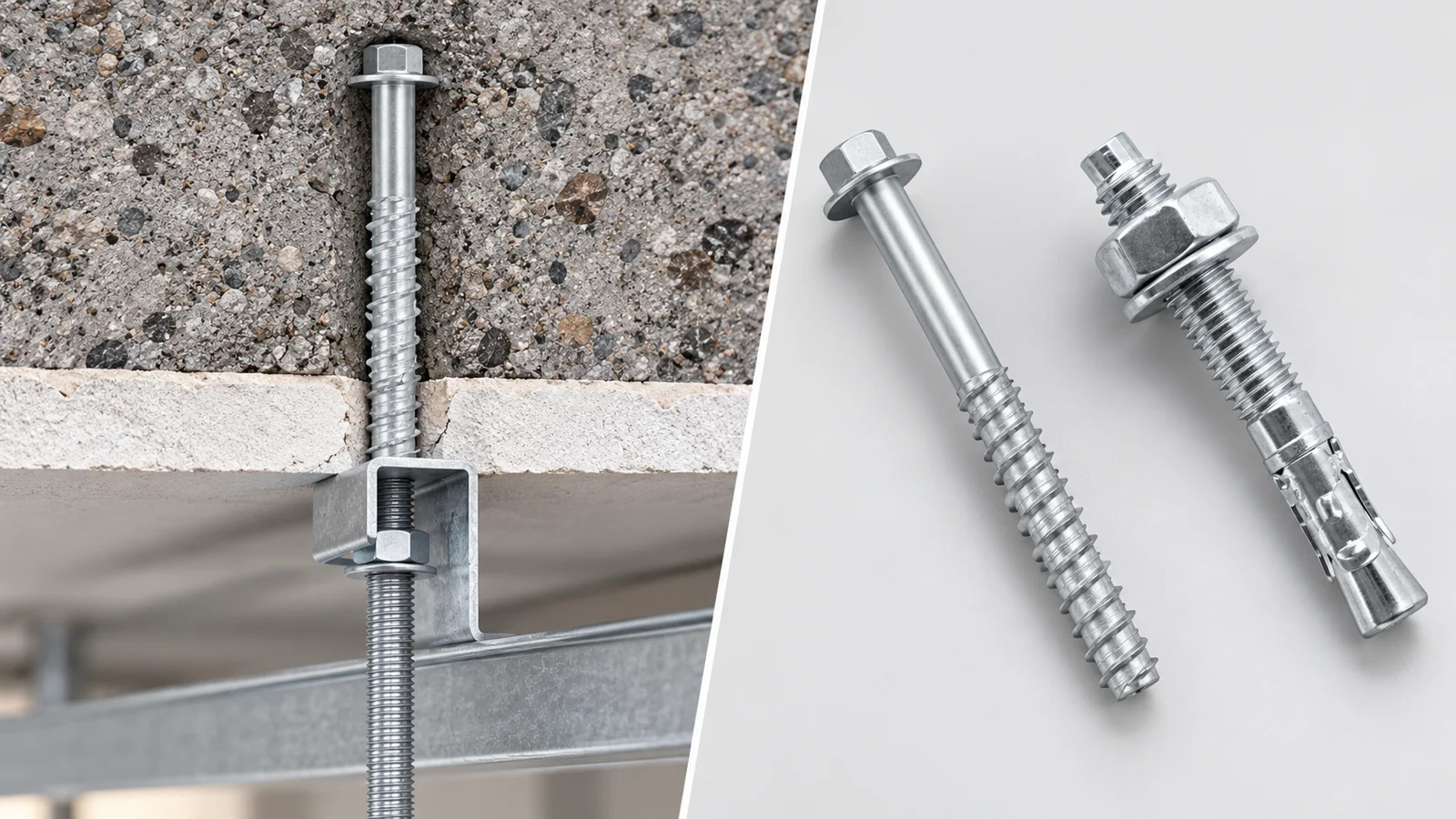

Fixarea suspensiilor în planșeu

Fixările în planșeu susțin plafonul deasupra persoanelor, motiv pentru care nu se aleg doar după diametru sau după ce există deja în trusa de lucru.

Fixarea trebuie să ajungă în suportul portant, nu doar în tencuială. În cazul unui planșeu vechi, fisurat sau greu de identificat, soluția nu se stabilește fără verificarea stării acestuia.

Fișa Rigips consultată prevede pentru suspendare o ancoră metalică ori un alt element metalic specific suportului. Documentația precizează că tipul și dimensiunea fixărilor, distanțele dintre ele și distanțele față de marginile elementului de rezistență trebuie determinate și verificate prin proiectare.

Pentru un planșeu din beton pot fi analizate și șuruburile pentru beton Domax, dar utilizarea unui produs concret trebuie confirmată prin documentația tehnică, sarcina admisă, modul de solicitare și compatibilitatea cu sistemul de suspendare.

Nu orice șurub pentru beton este aprobat pentru suspendarea unui plafon. Diblurile din plastic nu trebuie recomandate generic pentru suspensii atunci când sistemul cere o fixare metalică.

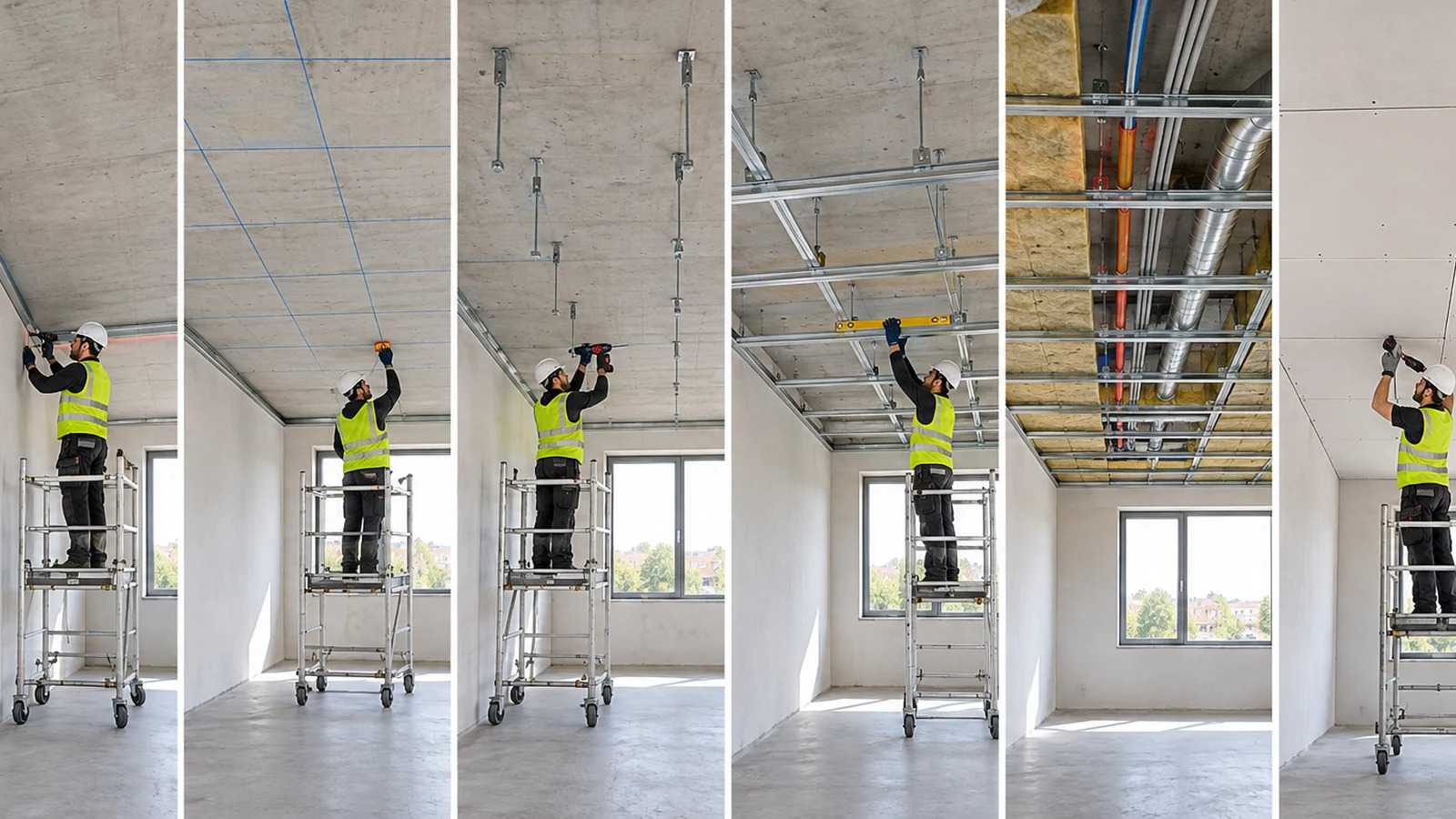

Etapele montajului unui tavan din gips-carton

1. Măsurarea și trasarea nivelului

Se verifică planeitatea planșeului și se identifică punctul său cel mai coborât. Cota tavanului trebuie să includă înălțimea suspensiilor, profilelor și plăcilor, precum și spațiul necesar instalațiilor, izolației și corpurilor de iluminat.

Nivelul se trasează continuu pe pereți. O eroare de câțiva milimetri la început poate deveni vizibilă pe o suprafață mare după montarea și finisarea plăcilor.

2. Montarea profilelor UD

Pe traseul marcat se aplică banda de etanșare, dacă este prevăzută. Profilele UD se aliniază și se fixează cu elemente potrivite suportului, respectând pasul și distanțele față de margini din fișa sistemului.

3. Trasarea profilelor și suspensiilor

Pozițiile profilelor se marchează pe planșeu conform orientării plăcilor. Pe fiecare linie se stabilesc punctele de suspendare. Formulări precum „aproximativ din metru în metru” nu sunt suficiente, deoarece pot conduce la depășirea distanței maxime permise.

4. Fixarea suspensiilor

Fiecare prindere se realizează în suportul portant și se verifică înainte de montarea profilelor. Suspensiile trebuie să fie aliniate, nedeteriorate și potrivite pentru coborârea necesară.

Nu se folosesc sârme, resturi de profil sau alte improvizații în locul pieselor de suspendare aprobate.

5. Montarea profilelor CD

Profilele CD se introduc în ghidajele UD și se conectează la suspensii. Se reglează până când toate ajung în același plan. Pentru structura dublă, profilele secundare sunt montate perpendicular și conectate cu piese de încrucișare.

Planeitatea trebuie verificată înainte de placare. Plăcile nu trebuie forțate cu șuruburile pentru a corecta profilele poziționate greșit.

6. Instalațiile și izolația

Cablurile, tuburile și echipamentele se fixează independent, astfel încât să nu apese pe plăci și să nu introducă sarcini neprevăzute în profile. Instalația electrică se testează înainte de închiderea plafonului.

Vata minerală se montează fără comprimare excesivă și fără să îndoaie structura. Dacă proiectul are cerințe de protecție la foc, materialul și poziția izolației trebuie să corespundă exact sistemului verificat.

7. Fixarea plăcilor

Plăcile se ridică folosind un dispozitiv adecvat și, de preferat, prin lucru în echipă. Se montează cu orientarea prevăzută, iar rosturile se decalează atât în același strat, cât și între straturi.

Șuruburile se introduc perpendicular și se opresc înainte de ruperea cartonului. Fiecare rost care trebuie susținut se poziționează pe profil.

8. Rostuirea și finisarea

Rosturile se umplu cu materialul recomandat și se armează cu banda prevăzută de sistem. Se acoperă și capetele șuruburilor, apoi se aplică straturile necesare nivelului de finisare urmărit.

Rostuirea nu trebuie începută înainte de verificarea structurii și a lucrărilor ascunse. Chitul nu poate rezolva vibrațiile, profilele prea rare sau prinderile slabe.

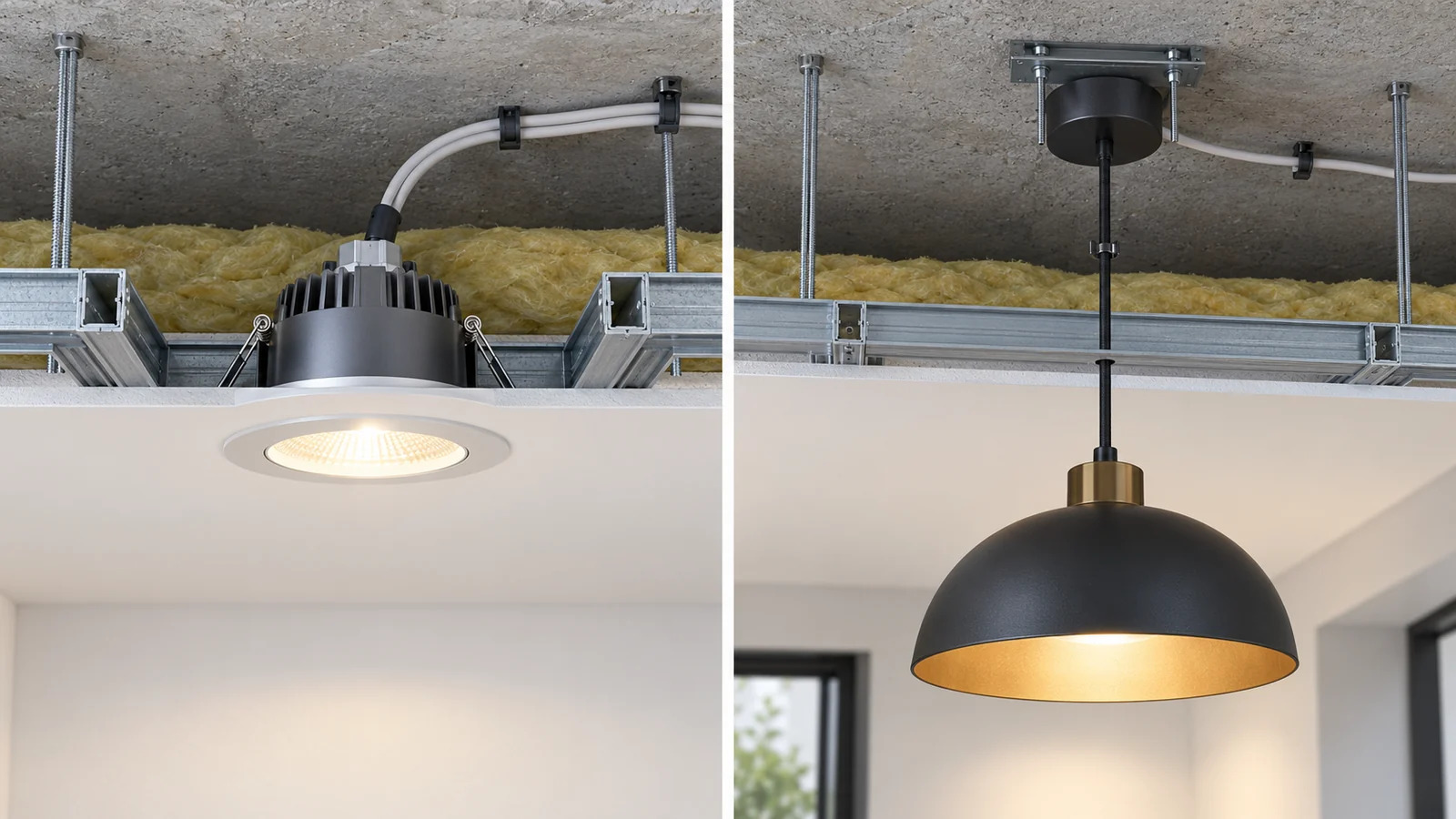

Cum se montează spoturile și corpurile de iluminat

Spoturile ușoare se pot monta în decupajele realizate conform dimensiunilor producătorului, dacă există spațiul necesar și dacă nu sunt afectate profilele, cablurile ori cerințele de protecție la foc.

Lustrele, șinele, ventilatoarele și corpurile grele nu trebuie suspendate automat de placa de gips-carton. Acestea se ancorează, de regulă, în planșeu sau într-o ranforsare proiectată și executată înainte de închiderea tavanului.

Greutățile și cablurile nu se lasă sprijinite pe spatele plăcii. Pentru corpurile care necesită acces ulterior trebuie planificate traseele, ranforsările și eventualele trape înaintea placării.

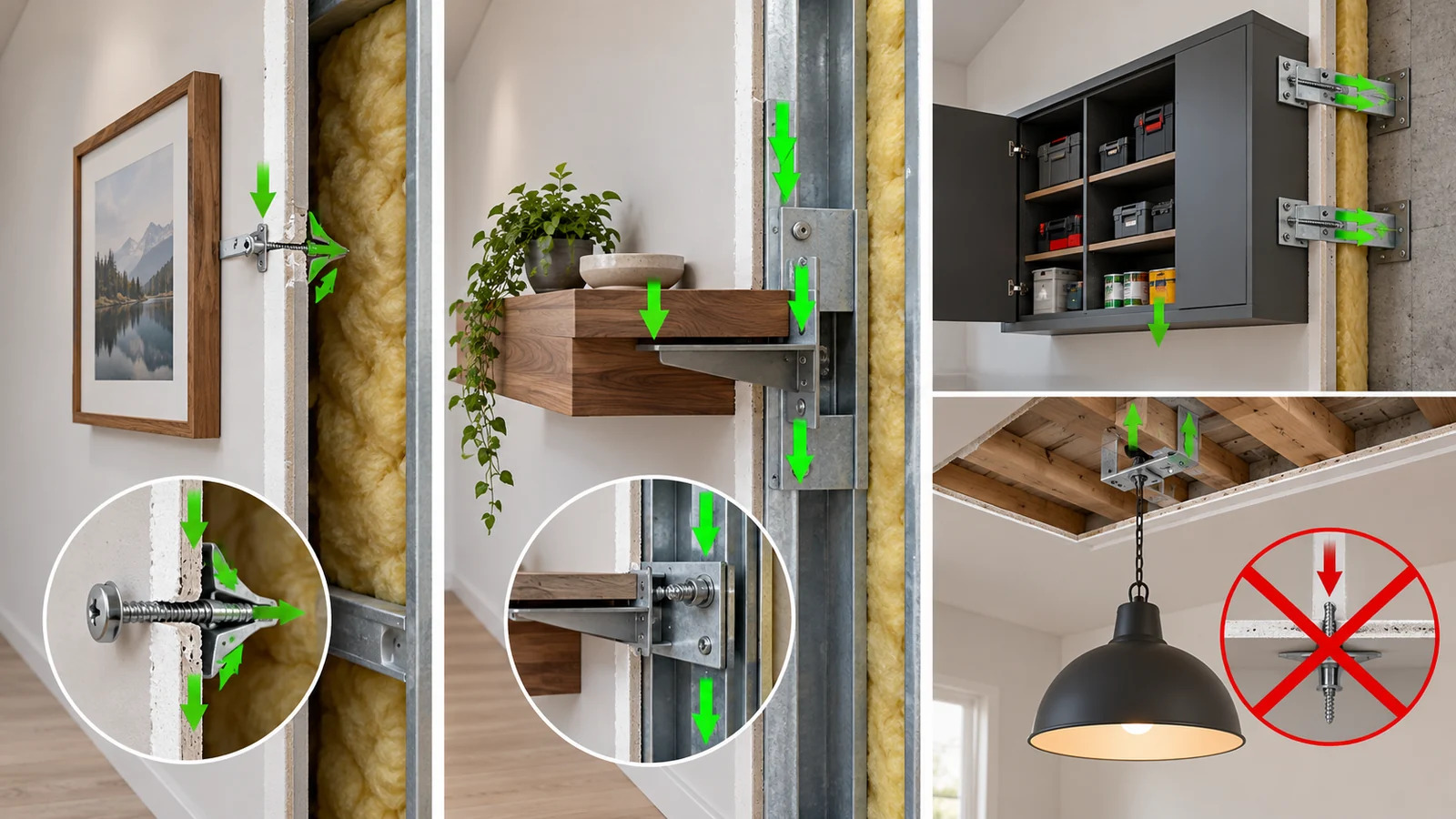

Se pot fixa rafturi, console sau cuiere în Rigips?

Într-o placă din gips-carton pot fi montate anumite sarcini ușoare, cu dibluri compatibile și în limitele declarate de producător. O sarcină medie poate necesita prinderea într-un profil sau într-o zonă ranforsată, iar o sarcină mare trebuie transmisă structurii portante.

Această regulă este relevantă mai ales pentru pereții și placările verticale. Tavanul nu trebuie folosit pentru suspendarea unor rafturi sau sisteme de depozitare fără un proiect dedicat.

Dacă amenajarea include rafturi, console sau sisteme modulare pentru pereți, acestea pot fi selectate din gama Domax de sisteme de montare interioară. Prinderea trebuie însă dimensionată separat în funcție de greutatea totală, numărul punctelor de fixare, tipul peretelui și capacitatea declarată a elementelor utilizate.

Categoria este destinată organizării spațiului și nu reprezintă o gamă de profile sau accesorii pentru construirea tavanului.

Greșeli frecvente la montarea tavanului din Rigips

Una dintre cele mai frecvente erori este combinarea distanțelor preluate din sisteme diferite. Un interax de 500 mm pentru profile, o distanță de 1.000 mm pentru suspensii și un anumit număr de straturi pot proveni din trei configurații incompatibile.

Măsurarea spațiului liber dintre profile în locul interaxului modifică poziția structurii. Folosirea unor profile deformate sau mai subțiri decât cele prevăzute poate afecta rigiditatea plafonului.

Suspensiile nu trebuie înlocuite cu improvizații, iar prinderile nu se fac doar în stratul de tencuială. Diblurile din plastic nu se folosesc într-o aplicație în care sistemul cere ancore metalice.

Rosturile plăcilor nu trebuie aliniate toate pe aceeași linie și nici lăsate între profile. Strângerea excesivă a șuruburilor rupe cartonul, în timp ce capetele rămase prea sus împiedică finisarea.

O izolație mai grea, o placare suplimentară sau un echipament introdus ulterior modifică sarcina plafonului. Aceste adăugiri nu se fac fără verificarea structurii.

Alte probleme apar când instalația electrică este acoperită înaintea testării, când nu este prevăzută o trapă pentru echipamentele care necesită mentenanță sau când sunt folosite plăci standard în spații în care sistemul cere plăci rezistente la umiditate.

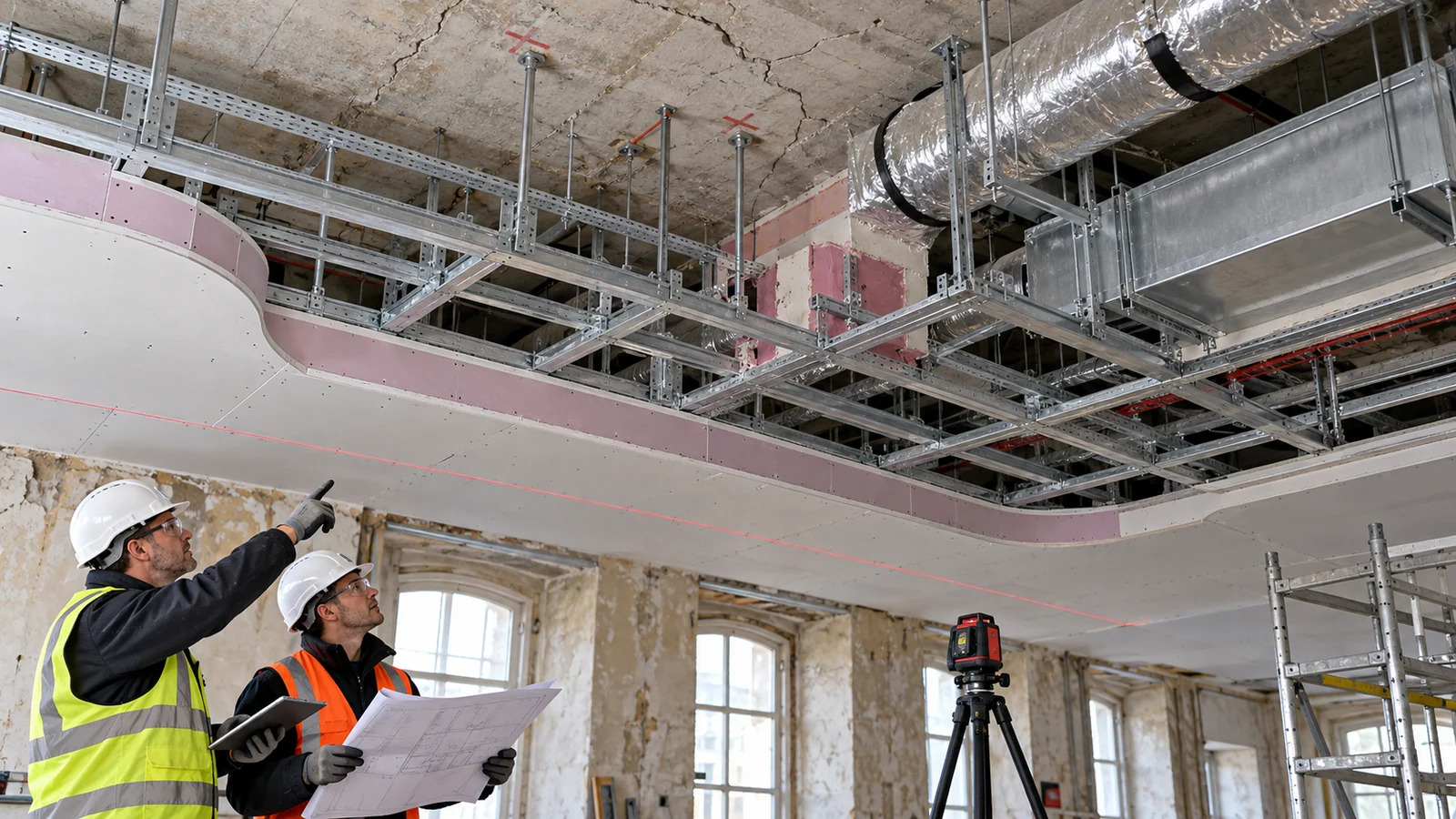

Când montajul trebuie verificat de un specialist

Verificarea specializată este necesară atunci când încăperea are o deschidere mare, plafonul este coborât semnificativ, placarea are mai multe straturi sau se adaugă izolație grea. Aceeași recomandare se aplică dacă în spațiul tavanului există tubulaturi, echipamente, sarcini concentrate ori cerințe de protecție la foc.

Planșeele vechi, fisurate sau realizate din materiale greu de identificat trebuie evaluate înaintea alegerii ancorelor. Formele curbe, scafele, schimbările de nivel și corpurile grele suspendate necesită, de asemenea, detalii tehnice adaptate proiectului.

Un tutorial ajută la înțelegerea sistemului, dar nu poate înlocui proiectarea unei configurații cu cerințe structurale, acustice sau de securitate la incendiu.

Concluzie

O schemă corectă pentru montajul tavanului din Rigips pornește de la configurația completă, nu doar de la o distanță memorată între profile. Profilele CD de montaj apar frecvent la interaxe de 400–500 mm, dar distanța suspensiilor trebuie corelată cu structura, placarea și sarcina plafonului.

Tipul plăcilor, numărul de straturi, profilele, suspensiile, șuruburile și fixările în planșeu trebuie să provină din același sistem tehnic. Documentația configurației alese are prioritate față de orice schemă orientativă găsită online.
