Împământare casă: cum se face corect și ce materiale sunt necesare

Împământarea casei este unul dintre cele mai importante sisteme de siguranță pentru orice locuință. Fără o instalație corectă de împământare electrică la casă, riscul de electrocutare crește semnificativ, iar aparatele rămân neprotejate. Schema de împământare casă, materialele necesare și pașii detaliați pentru realizarea unei instalații conforme, toate acestea le găsiți în articolul de față. Vă prezentăm, de asemenea, greșelile comune care trebuie evitate pentru o împământare pentru casă sigură și eficientă.

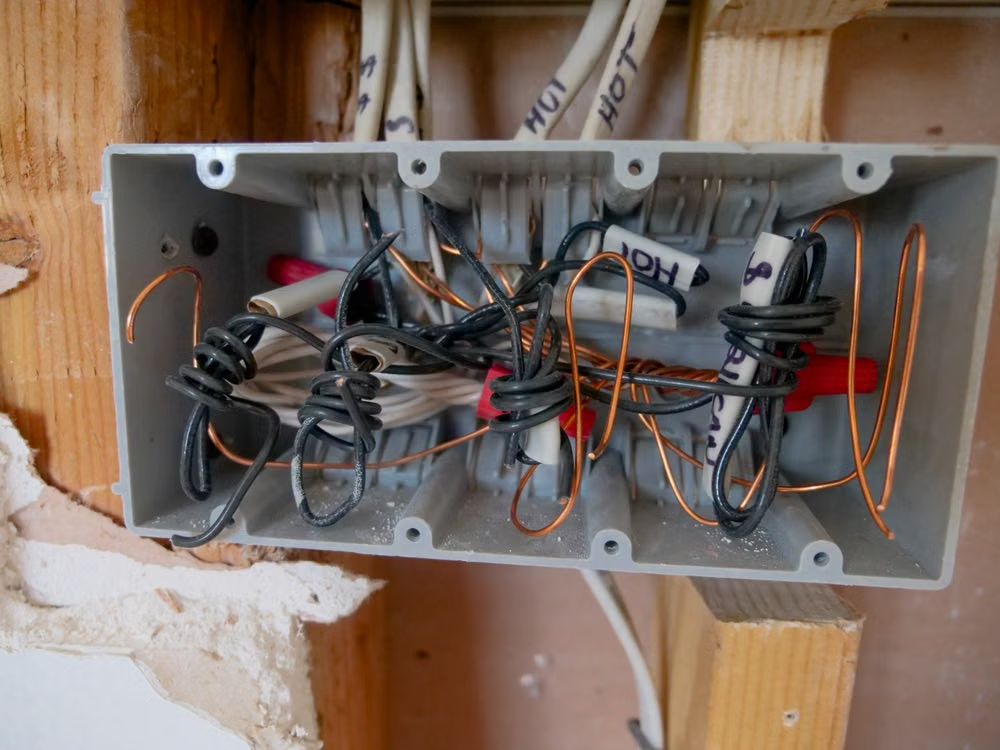

Ce este împământarea casei și de ce este necesară

Sursa imagine: pexels.com

Împământarea reprezintă legătura intenționată dintre instalația electrică și sol, realizată prin electrozi și conductori speciali. Această conexiune oferă curentului electric o cale sigură spre pământ atunci când apare o problemă în circuit. Energia nu mai trece printr-un corp uman sau prin structura metalică a clădirii, aceasta este deviată prin conductorul de protecție către priza de pământ, unde se disipă fără a provoca daune. Scopul principal al împământării electrice la casă este evacuarea în siguranță a curentului electric în cazul unui scurtcircuit sau defect.

Rolul împământării în protecția persoanelor

Curentul electric urmează întotdeauna calea cu rezistența cea mai mică. Atunci când o persoană vine în contact cu un aparat defect care nu are schema de împământare casă corectă, aceasta poate deveni chiar calea prin care curentul se descarcă. O împământare pentru casă corect realizată preia curentul și îl conduce în siguranță către pământ, protejând persoana de pericolul electrocutării.

Fără o priză de pământ corespunzătoare, corpul uman devine calea de descărcare pentru energia electrică, cu riscuri grave. Prin împământare, energia este deviată imediat spre sol, reducând tensiunea de atingere la valori sigure. Declanșarea automată a protecției, siguranței sau disjunctorului diferențial se produce aproape instantaneu, întrerupând alimentarea. De aceea, toate echipamentele metalice accesibile, tablourile electrice, corpurile de iluminat metalice, prizele și aparatele casnice trebuie legate la sistemul de împământare.

Protecția aparatelor și instalației electrice

Dincolo de protecția personală, împământarea naturală a casei protejează și aparatura electrică. Echipamentele moderne sunt sensibile la variațiile de tensiune, o împământare corectă stabilizează tensiunea și protejează aparatele de defecțiuni costisitoare. Când apare o supratensiune din cauza unei fluctuații a rețelei electrice sau a unui fulger, energia în exces este disipată rapid, prevenind deteriorarea echipamentelor.

Un sistem de împământare eficient prelungește durata de viață a echipamentelor electrice, reducând costurile de întreținere și înlocuire. Fără împământare, dispozitivele electrice și electronice sensibile pot suferi daune permanente. Siguranțele și întrerupătoarele automate depind de un sistem de împământare eficient pentru a funcționa corect.

Prevenirea incendiilor și a accidentelor

Împământarea joacă un rol esențial și în prevenirea incendiilor. Curenții necontrolați generați de un scurtcircuit sau de o defecțiune electrică pot produce căldură excesivă, capabilă să aprindă cablurile sau materialele inflamabile din apropiere. Sistemul de împământare direcționează acești curenți periculoși în sol, împiedicând acumularea de energie electrică ce ar putea provoca un incendiu.

Curentul electric circulă în mod controlat către pământ, evitând supraîncălzirea cablurilor și a componentelor electrice. Scânteile și incendiile sunt astfel prevenite printr-o împământare corect realizată. Schema de împământare casă devine, în acest fel, un element de protecție multiplă , pentru persoane, aparatură și bunurile din locuință.

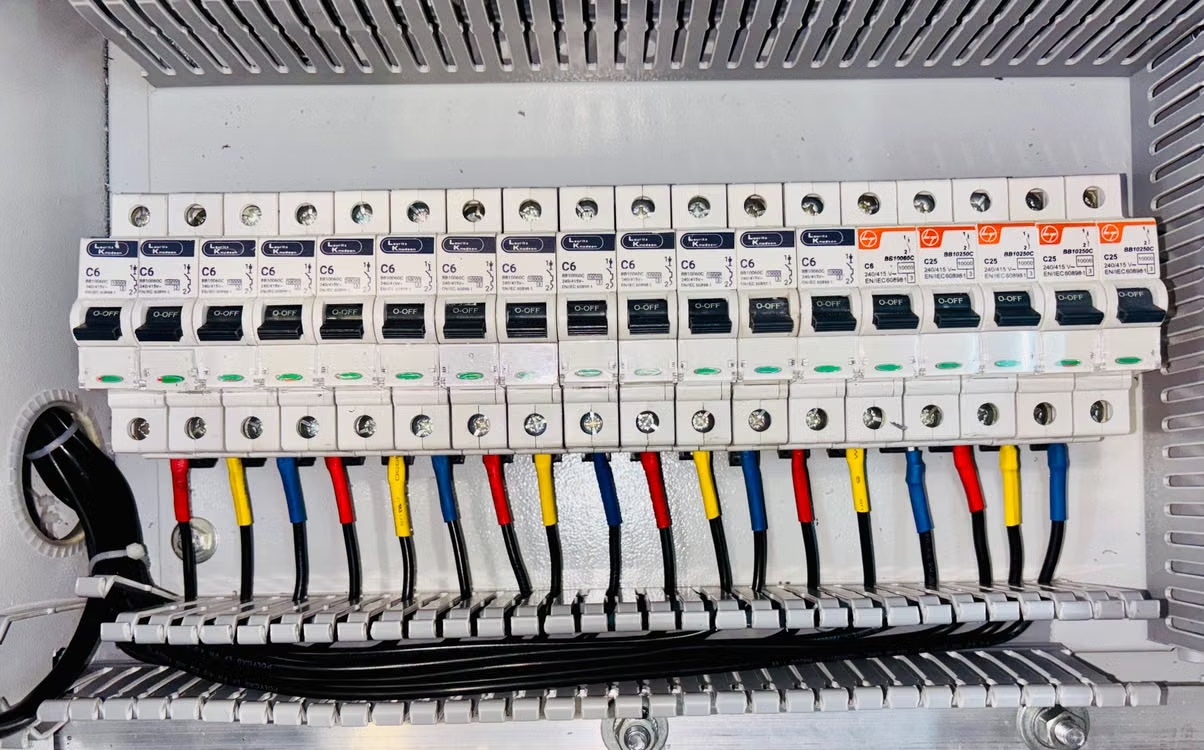

Schema de împământare casă - componente esențiale

Sursa imagine: pexels.com

O instalație de împământare funcțională presupune mai multe componente tehnice care lucrează împreună. Echipamentul necesar pentru a crea legătura dintre aparatura electrică și sol include priza de pământ, rețeaua generală și legăturile dintre priză și rețea. Fiecare element al schemei de împământare casă îndeplinește funcții specifice. Absența sau montarea incorectă a oricărei componente compromite întregul sistem.

Electrodul de împământare

Electrodul reprezintă componenta principală a sistemului. Poate fi o bară metalică din cupru sau oțel galvanizat, o placă metalică sau un cablu dispus în sol. Electrozii sunt borne înfipte în pământ, folosiți în special pentru împământarea artificială. Materialele utilizate includ oțel inoxidabil, cupru sau oțel zincat, iar cantitatea necesară depinde de tipul solului și de rezistența dorită.

Dimensiunea și tipul electrodului se aleg în funcție de caracteristicile solului și de cerințele instalației. Electrodul trebuie să fie în contact permanent cu solul umed pentru o conductivitate optimă. Pentru plăcile metalice, dimensiunea minimă este de 600×600 mm, cu grosimi variabile: pentru fier minimum 12 mm, pentru oțel galvanizat minimum 6 mm, iar pentru cupru grosimea minimă este de 3,5 mm. Plăcile se îngropă la minimum 3,5 metri adâncime, în poziție verticală.

Conductoarele de împământare

Conductoarele de împământare conectează electrodul la tabloul electric principal al casei. Legăturile dintre priză și rețeaua generală de pământ se realizează prin cabluri conductoare din oțel, cu grosimea minimă de 4 mm. Izolația galben-verde a acestor conductoare asigură identificarea rapidă și respectarea normelor de securitate.

Ramificațiile se realizează pe traseul cel mai scurt dintre masa metalică a unui receptor și rețeaua generală. Conductoarele trebuie să fie suficient de groase pentru a transporta curenții de defect fără supraîncălzire. Traseul cablurilor se planifică cu grijă pentru a evita deteriorările și pentru a permite accesul la verificări periodice.

Tabloul electric și bara de împământare

Tabloul electric principal este punctul central de distribuție al prizei de pământ. Aici se realizează conexiunea principală între instalația electrică a casei și sistemul de împământare. Tabloul dispune de un șurub sau o bară dedicată la care se conectează conductorul de împământare. Orice supratensiune sau scurtcircuit va fi direcționat imediat în pământ.

Barele de legare la pământ colectează toate conexiunile de împământare și le direcționează către electrozi. Orice defect este astfel deviat rapid către sol. În instalațiile mai complexe, distribuitoarele de împământare permit conectarea eficientă a mai multor circuite și aparate la sistemul central. În cazul montării tabloului sau a altor elemente tehnice pe pereți din beton, pot fi utilizate șuruburi de beton, alese în funcție de greutatea componentei și de caracteristicile suportului.

Prizele și punctele de conectare

Toate prizele din casă trebuie prevăzute cu un fir de împământare, cel galben-verde, conectat la sistemul de împământare al casei. Faza și nulul de lucru nu sunt suficiente; fiecare priză necesită și cel de-al treilea cablu, cel de împământare. Datorită acestuia, prizele oferă o siguranță sporită întregii locuințe.

Fiecare priză trebuie să aibă propriul conductor conectat la sistem, asigurând protecția completă a locuinței. Prizele cu împământare și protecție ridicată adaugă clădirii un plus de siguranță pe termen lung. Conexiunile corect realizate garantează funcționarea eficientă a întregului sistem de împământare electrică la casă.

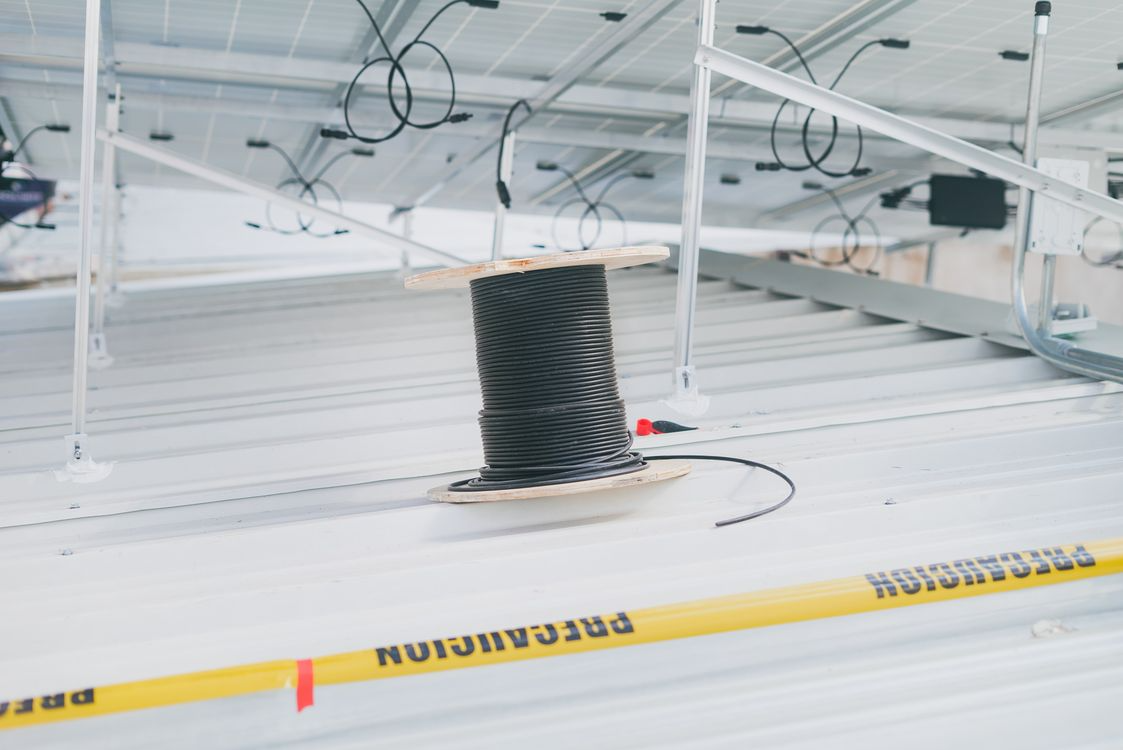

Materiale necesare pentru instalația de împământare

Sursa imagine: pexels.com

Materialele folosite pentru instalația de împământare determină direct eficiența și durabilitatea sistemului de protecție. Alegerea componentelor potrivite nu este o simplă formalitate, este decizia care garantează siguranța locuinței pe termen lung.

Electrozi sau țăruși de împământare

Electrozii sunt componentele metalice care realizează legătura dintre sistemul electric și pământ. Acestea sunt borne înfipte în sol, destinate în special împământării artificiale. Materialele disponibile includ oțel inoxidabil, cupru sau oțel zincat. Cuprul oferă cea mai bună conductivitate și rezistență la coroziune, în timp ce oțelul galvanizat reprezintă echilibrul optim între performanță și cost.

Cantitatea de electrozi necesară depinde de tipul solului și de rezistența dorită. Pentru o împământare casă de adâncime în zona de câmpie, cu pământ normal afânat și compoziție omogenă a solului, sunt necesari 4-6 electrozi cu diametrul de 16 mm. Țeava, realizată din oțel galvanizat sau cupru, se utilizează în sistemele verticale de împământare. Aceasta asigură transmiterea eficientă a energiei electrice spre sol, uneori atingând chiar pânza freatică.

Conductori și cabluri de împământare

Cablurile din cupru cu secțiuni între 16 și 35 mm² sunt cele mai utilizate în locuințe. Izolația trebuie să reziste la umiditate și la substanțele chimice din sol, culoarea galben-verde facilitează identificarea rapidă și respectarea normelor de siguranță. Grosimea cablului se calculează cu atenție pentru a suporta curenții de defect fără supraîncălzire.

Legătura dintre împământarea cu țăruși din sol și piesa de separație de pe soclul clădirii trebuie realizată cu material zincat conductor sau platbandă. Firul de cupru nu este recomandat pentru această legătură, oxidează rapid în sol datorită umidității ridicate, crescând rezistența și depreciind întreaga priză de împământare.

Platbanda zincată și accesorii de prindere

Platbanda zincată este un element metalic sub formă de bandă, cu rezistență mare la coroziune și conductivitate electrică ridicată, care ajută la transmiterea energiei electrice spre sol. Funcționează ca o traversă orizontală ce face legătura dintre electrozi. Accesoriile de prindere sunt obligatorii pentru funcționarea corectă a sistemului.

Pot fi utilizate platbande din metal și paratrăsnete care asigură stabilitatea ansamblului. Accesoriile necesare includ suport de prindere pentru platbandă, suport de fixare pentru platbandă, cutie de separație cu împământare și cruce pentru platbandă. Pentru organizarea și fixarea unor trasee sau elemente auxiliare ale instalației, o bandă perforată poate oferi flexibilitate la montaj, cu condiția să fie aleasă în funcție de mediul și solicitările din zona respectivă.

Cleme de împământare și conectori

Clemele de împământare asigură conexiunea sigură și durabilă între electrozi și conductoare. Materialele trebuie să fie compatibile cu electrozii pentru a evita coroziunea galvanică. Pentru interconectarea celor 4-6 electrozi verticali cu conductorul zincat, se montează piesa cruce zincată. Dacă alegeți platbanda zincată, piesa cruce de legătură trebuie să fie de tipul țăruș-platbandă. Necesarul minim pentru priza de pământ include o piesă legătură cruce pentru electrod rotund cu conductor zincat și o piesă separație pentru conductor zincat cu conductor de cupru.

Tablouri electrice și siguranțe

Tablourile electrice și siguranțele opresc alimentarea sistemului atunci când apar probleme în instalația electrică. Priza de împământare din tabloul electric trebuie dimensionată corespunzător și să permită conexiuni multiple sigure. Acestea sunt elementele de bază ale schemei de împământare casă, fără de care protecția completă a locuinței nu poate fi garantată.

Cum se face împământarea la casă - pași detaliați

Sursa imagine: pexels.com

Realizarea unei instalații de împământare presupune o abordare metodică și respectarea unor etape clare. Fiecare pas contribuie direct la eficiența și siguranța finală a sistemului.

Pasul 1: Evaluarea solului și alegerea locației

Evaluarea preliminară a terenului este primul pas obligatoriu. Tipul de sol, nivelul de umiditate și accesibilitatea zonei trebuie analizate cu atenție. Solurile argiloase și umede oferă cea mai bună conductivitate, în timp ce solurile nisipoase sau stâncoase necesită soluții speciale. Măsurarea rezistivității solului determină numărul și dimensiunea electrozilor necesari. Zona aleasă trebuie să fie permanent umedă, ferită de trafic și accesibilă pentru verificări periodice. Distanța față de fundație trebuie să fie suficientă pentru a evita interferențele.

Pasul 2: Instalarea electrozilor de împământare

Electrozii verticali se introduc cu ciocane pneumatice sau hidraulice, care permit introducerea precisă la adâncimea dorită. Adâncimea standard este între 2 și 3 metri, putând fi mărită în funcție de caracteristicile solului. Adâncimea corespunzătoare asigură atingerea zonelor mai umede ale solului, îmbunătățind conductivitatea. În cazul împământării în fundație, armăturile metalice existente sunt utilizate ca electrozi naturali.

Pasul 3: Conectarea conductorilor la electrozi

Conexiunile trebuie să fie strânse, protejate împotriva coroziunii și accesibile pentru verificări ulterioare. Clemele din bronz sau din materiale compatibile cu electrozii sunt recomandate pentru a evita coroziunea galvanică. Conductorul principal trebuie să aibă o secțiune adecvată și să fie protejat mecanic pe întregul traseu către tabloul electric. Atunci când anumite suporturi sau elemente auxiliare trebuie fixate ferm pe o suprafață din beton, o ancoră bolț poate asigura o prindere mecanică rezistentă.

Pasul 4: Legarea la tabloul electric

Un conductor din cupru izolat face legătura dintre electrozi și tabloul electric principal al casei. Sistemul de împământare se conectează la bara de împământare din interiorul tabloului electric. Bara de împământare, conectată la întregul sistem electric al casei, asigură devierea oricărui curent necontrolat în siguranță către pământ.

Pasul 5: Verificarea rezistenței de împământare

Verificarea finală prin măsurători PRAM confirmă că instalația a fost realizată corect. Rezistența măsurată trebuie să se încadreze în limitele normative — valoarea ideală este sub 4 ohmi pentru locuințele obișnuite. Dacă valorile depășesc limitele acceptate, instalarea unor electrozi suplimentari devine necesară.

Pasul 6: Testarea și punerea în funcțiune

Corectitudinea și eficiența sistemului trebuie verificate înainte de punerea în funcțiune. O valoare optimă a rezistenței garantează funcționarea corectă a sistemului în caz de supratensiune sau scurtcircuit. Pentru măsurători precise, se utilizează un megohmmeter sau un tester dedicat pentru împământare.

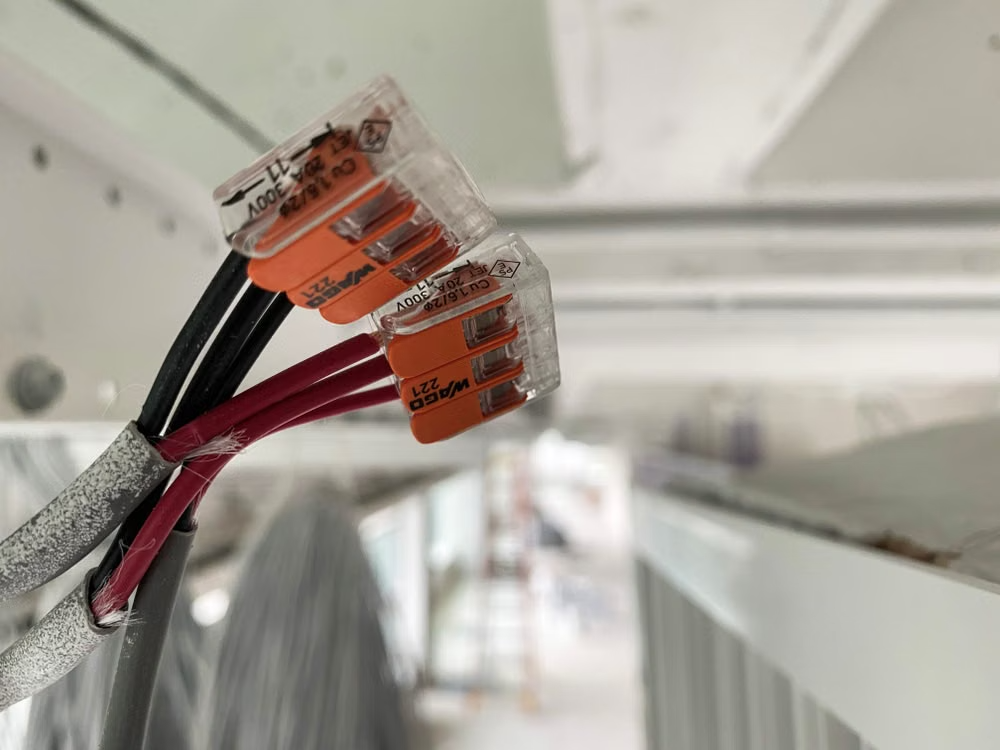

Greșeli comune și recomandări pentru împământare corectă

Sursa imagine: pexels.com

Multe probleme cu sistemele de împământare provin din greșeli evitabile, comise din dorința de a reduce costurile sau din lipsă de cunoștințe.

Amplasarea incorectă a electrozilor

Electrozii montați în zone convenabile, dar cu sol uscat sau nisipos, nu vor asigura o împământare eficientă. Conductivitatea scăzută a solului anulează întregul efort de instalare. Adâncimea insuficientă reprezintă o altă problemă frecventă — electrozii nu ajung în zonele permanent umede, unde conductivitatea este optimă. Zona aleasă pentru amplasarea electrozilor trebuie să fie umedă, nu uscată sau pietroasă, pentru ca împământarea casei să funcționeze corect.

Utilizarea de materiale de calitate slabă

Materialele de proastă calitate sau conductorii subdimensionați compromit siguranța întregului sistem. Conexiunile realizate cu cleme prost strânse sau neprotejate anticoroziv se deteriorează rapid, reducând eficiența prizei de pământ. Un detaliu adesea ignorat: vopsirea platbandei pe toată lungimea înainte de îngropare o transformă într-un izolator ineficient.

Investiția în materiale de calitate nu este opțională ; este o condiție esențială pentru siguranța locuinței. Pentru elementele auxiliare care necesită o prindere mecanică sigură în suporturi solide, alegerea unor șuruburi ancore potrivite materialului de bază contribuie la realizarea unui montaj stabil și durabil.

Nerespectarea distanțelor minime

Distanța minimă dintre electrozi trebuie să fie de cel puțin două ori lungimea electrodului. Nerespectarea acestei reguli creează interferențe care reduc considerabil eficiența împământării. Conectarea componentelor la prize diferite poate genera diferențe de potențial și curenți de egalizare periculoși. Fiecare detaliu de execuție contează!

Alegerea electricienilor autorizați

Lucrările de schemă de împământare a casei trebuie realizate exclusiv de electricieni autorizați, care cunosc toate detaliile tehnice de execuție. Documentele emise de persoane neautorizate nu sunt valabile și pot crea probleme serioase atât din punct de vedere legal, cât și din punct de vedere al siguranței. Verificarea rezistenței de dispersie cu un telurmetru este obligatorie înainte de punerea în funcțiune. Siguranța instalației nu poate fi lăsată la întâmplare.

Concluzie

Sursa imagine: pexels.com

Toate informațiile necesare pentru o instalație de împământare sigură și conformă se află acum la dispoziția dumneavoastră. Împământarea corectă protejează persoanele și aparatura electrică din locuință, fără compromisuri.

Respectați schema de împământare casă descrisă, folosiți materiale de calitate și colaborați exclusiv cu electricieni autorizați. Greșelile comune menționate sunt evitabile. Verificarea rezistenței finale cu aparatura corespunzătoare este obligatorie.

Siguranța nu poate fi negociată sau amânată. Investiția în împământarea pentru casă nu este doar o obligație legală, este o decizie inteligentă care protejează familia și bunurile pe termen lung. Verificarea periodică a sistemului garantează funcționarea optimă ani de zile.
