Constructie zid de sprijin din beton armat de la A la Z

Un zid de sprijin din beton armat reprezintă un element structural elastic utilizat pentru susținerea terenurilor aflate la diferite niveluri, prevenind alunecările de teren și prăbușirile pe amplasamente unde spațiul nu permite realizarea unei săpături taluzate naturale.

Spre deosebire de structurile rigide de greutate, aceste construcții preiau încărcările transmise de masivul de pământ prin intermediul solicitărilor structurale interne, respectiv momente încovoietoare și forțe tăietoare, înregistrând deformații relative care implică modificarea formei prin încovoiere.

Structura acestor ziduri se bazează pe utilizarea betonului armat, un material compozit format din ciment, pietriș, nisip și armături din oțel beton integrate în masa de beton. Armăturile metalice conferă structurii capacitatea de a rezista atât la eforturile de compresiune, specifice betonului, cât și la eforturile de tracțiune, preluate de oțel. Această combinație permite realizarea de construcții care susțin presiuni orizontale considerabile exercitate de pământul din spatele zidului.

Configurația tipică a unui zid de sprijin din beton armat urmează principiul consolei, fiind executat cu o fundație în formă de L sau în formă de T inversat. Efortul vertical din spatele structurii se transferă pe fundație, mecanism care previne răsturnarea cauzată de presiunea laterală a pământului. Fundația în formă de T beneficiază suplimentar de greutatea pământului poziționat în fața structurii, oferind stabilitate sporită prin contrapondere.

Dimensiunile acestor structuri variază semnificativ în funcție de condițiile terenului și necesitățile specifice amplasamentului. Zidurile de sprijin din beton armat pot atinge înălțimi de peste 10 metri, fiind capabile să susțină presiuni orizontale mari generate de masele importante de pământ. Structurile tip consolă ocupă spațiu redus odată construite și se dovedesc ideale pentru înălțimi de până la 5 metri, reprezentând soluții eficiente pentru terenuri cu denivelări moderate.

Realizarea unui zid de sprijin din beton armat necesită proiectare tehnică riguroasă și execuție conform normelor în vigoare privind lucrările de susținere. Calculele structurale trebuie să țină cont de proprietățile solului, presiunea exercitată de pământ, condițiile de drenaj și rezistența necesară pentru asigurarea stabilității pe termen lung.

Complexitatea tehnică impune implicarea specialiștilor în construcții pentru dimensionarea corectă a armăturilor, grosimii peretelui și fundației, garantând astfel durabilitatea și funcționalitatea structurii pe întreaga perioadă de exploatare.

Materiale și unelte necesare pentru construirea unui zid de sprijin din beton armat

Sursa imagine: freepik.com

Necesarul de materiale și unelte pentru construirea unui zid de sprijin diferă în funcție de tipul structurii și caracteristicile specifice proiectului. Planificarea corectă a resurselor necesare permite desfășurarea lucrărilor într-o manieră eficientă și asigură obținerea unei construcții durabile care îndeplinește cerințele tehnice impuse.

Materiale pentru fundație și zidărie

Betonul constituie materialul de bază pentru realizarea zidurilor de sprijin armate, utilizat atât pentru fundație, cât și pentru corpul peretelui. Fundația din beton armat necesită agregat de calitate, format din ciment, pietriș și nisip în proporții adecvate.

La baza gropii de fundație se aplică un strat de balast sau piatră spartă, bine compactat, cu grosime cuprinsă între 10 și 20 cm, denumit tampon. Acest strat asigură stabilitatea structurii și facilitează drenajul apei din sol. În lucrările unde apar elemente auxiliare ce trebuie fixate sigur în beton, utilizarea unei ancore bolt poate fi o soluție eficientă pentru prinderi rezistente și durabile.

Sistemul de drenaj reprezintă un element critic în construcția acestor structuri. Tuburile de dren se montează în spatele zidului, iar un strat suplimentar de pietriș se adaugă pentru prevenirea acumulării de apă care ar putea crește presiunea pe structură și reduce rezistența acesteia. În ceea ce privește îmbinările dintre elementele structurii, acestea pot fi sigilate folosind mortar de ciment sau materiale elastice speciale.

Armare și cofraj

Armăturile din oțel beton se poziționează în interiorul cofrajului pentru a conferi structurii capacitatea de rezistență la forțele de tracțiune. Dimensionarea și poziționarea barelor de armătură necesită calcule tehnice realizate de un inginer constructor.

Cofrajul se execută din scânduri de lemn sau placaje, aceste materiale fiind mai accesibile economic comparativ cu suporturile metalice utilizate pe șantierele mari. Sistemele de cofrare pentru ziduri de sprijin includ grinzi de susținere, ancore și suporturi oblice care rezistă la presiuni considerabile.

Pentru înălțimi de până la 3 metri, sistemele ușoare de sprijinire rezistă la presiuni de până la 38 kN/m². După uscarea completă a betonului, se poate utiliza o soluție specială pentru decofrarea ușoară a cofrajului, facilitând astfel demontarea formelor fără deteriorarea suprafeței betonului.

Unelte și echipamente de lucru

Execuția corectă a lucrărilor necesită următoarele categorii de unelte:

• Instrumente de măsurare și trasare: ruletă, nivelă, fir cu plumb pentru verificarea liniilor verticale, sfoară pentru marcarea liniilor orizontale
• Scule electrice: amestecător electric pentru mortar, fierăstrău electric
• Echipamente de excavare: lopăți, târnăcop sau mașini profesionale de săpat
• Elemente de fixare și echipamente de protecție: ansamblul complet de dispozitive pentru siguranța muncii

Utilajele specializate includ autotransportoare de beton, autopompe de beton și vibratoare de beton pentru compactarea corespunzătoare a amestecului turnat. Verificarea zilnică a stării tehnice a utilajelor și uneltelor, înainte de începerea activității, asigură funcționarea optimă și siguranța pe șantier.

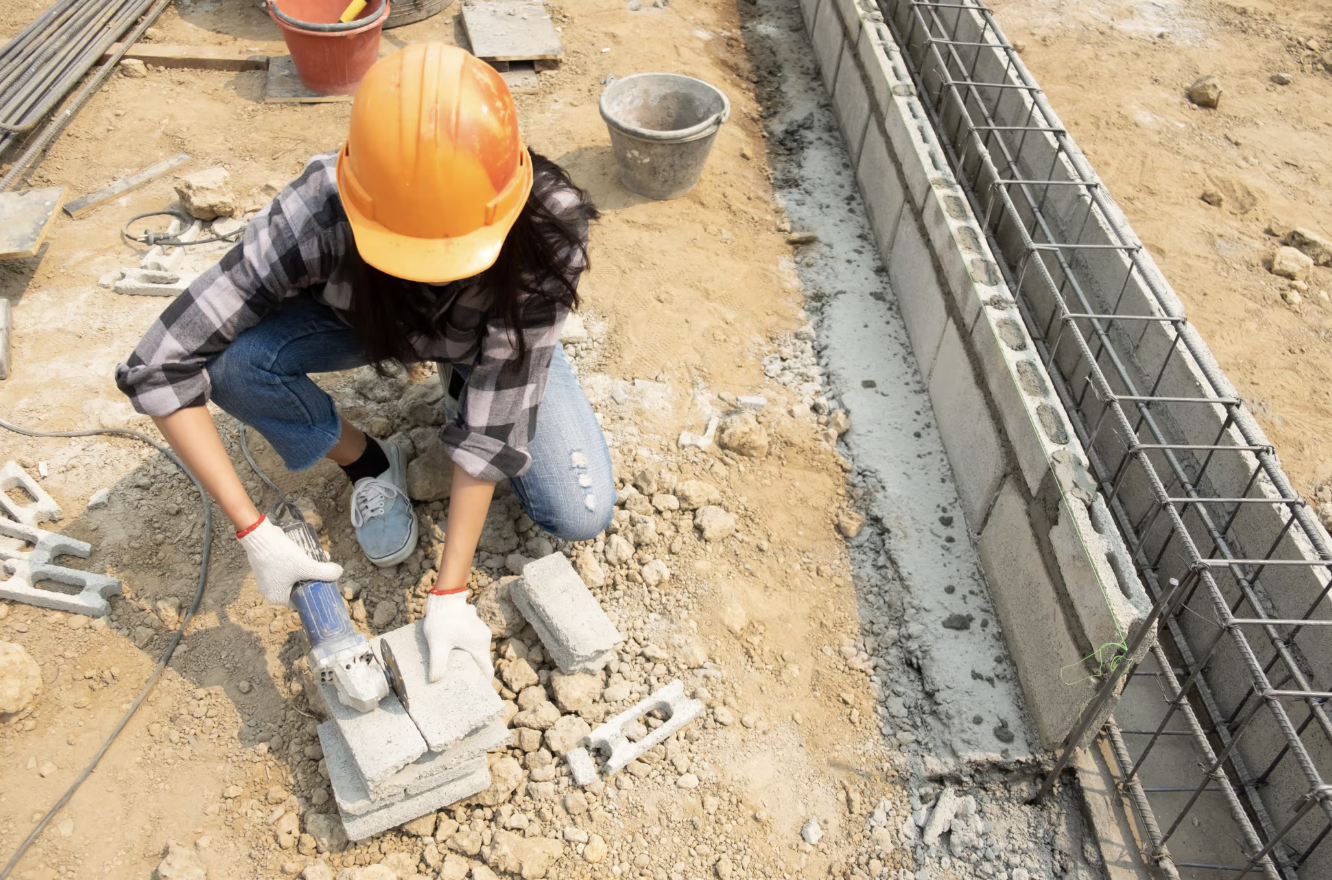

Cum se pregătește terenul și se toarnă fundația pentru zidul de sprijin

Sursa imagine: freepik.com

Pregătirea amplasamentului pentru construirea fundației constituie prima fază operațională, necesitând executarea unor lucrări de excavare și amenajare specifice. Procesul se desfășoară în conformitate cu proiectul tehnic autorizat, respectând parametrii dimensionali stabiliți pentru asigurarea stabilității structurii.

Marcarea și săparea șanțului

Excavarea se realizează direct lângă linia viitorului zid, formând canalul destinat fundației. Lucrările de excavare includ îndepărtarea unei porțiuni din malul de pământ adiacent amplasamentului, spațiu care va fi completat ulterior, după finalizarea construcției. Adâncimea șanțului se stabilește prin calcul structural, ținând cont de natura solului și înălțimea proiectată a structurii. Săpătura trebuie executată cu pereții verticali și baza orizontală, asigurând dimensiunile exacte prevăzute în documentația tehnică.

Realizarea cofrajului pentru fundație

Cofrajele pentru fundații se alcătuiesc din panouri de cherestea, formate din scânduri prinse cu chingi dispuse la intervale de 0,5-0,9 m. La cofrarea fundațiilor continue se utilizează două panouri de cherestea fixate între ele prin distanțiere, configurație care preia presiunea laterală exercitată de betonul proaspăt turnat. Distanțierii și tiranții din sârmă asigură menținerea spațiului interior constant, prevenind deformarea cofrajului sub presiunea materialului.

Pentru cofrajele cu înălțimea peste 1,5 m, stabilitatea generală a panourilor necesită contrafiși fixați în teren prin țăruși, amplasați pe una sau mai multe trepte. Cofrajul trebuie să respecte geometria elementului structural din toate punctele de vedere, inclusiv forma, dimensiunile, conturul și unghiurile.

Etanșeitatea cofrajului previne scurgerea laptelui de ciment, necesitând tablie continuă fără găuri și rosturi strânse prin elementele de asamblare, închise cu benzi adezive. Pentru anumite prinderi suplimentare sau ajustări locale în zonele cu suport rigid, șuruburile de beton pot ajuta la fixarea precisă a unor componente temporare sau permanente ale cofrajului.

Turnarea betonului armat pentru fundație

Pereții se execută din beton armat monolit clasa B20. Lucrările se desfășoară în două etape distincte: prima etapă constă în executarea tălpii de fundație, iar a doua etapă cuprinde realizarea peretelui frontal. După turnarea betonului în cofraj, se poate aplica o soluție specială pentru facilitarea procesului de decofrare. Perioada de uscare a fundației trebuie respectată conform specificațiilor tehnice înainte de demontarea cofrajului și continuarea lucrărilor la structura superioară.

Pas cu pas: construirea zidului de sprijin din beton armat

Sursa imagine: freepik.com

Ridicarea peretelui vertical constituie etapa de execuție care urmează după întărirea fundației, presupunând realizarea armăturilor și turnarea betonului conform specificațiilor tehnice stabilite prin proiect.

Montarea cofrajului pentru peretele zidului

Construirea zidului se inițiază cu asamblarea cofrajului destinat peretelui vertical. Plăcile obișnuite de lemn servesc drept material principal pentru realizarea formelor, reprezentând opțiunea economică pentru lucrările private.

Suporturile metalice, deși oferă performanțe superioare, se dovedesc semnificativ mai costisitoare decât variantele din lemn și se utilizează predominant pe șantierele companiilor mari, fără a prezenta avantaje practice sau economice pentru acest tip de construcții.

Sistemul de cofrare trebuie să asigure rigiditate suficientă pentru a rezista presiunii exercitate de betonul proaspăt turnat. Atunci când configurația cofrajului impune adaptări fine pe șantier, conectorii reglabili pot fi utili pentru corectarea alinierii și pentru obținerea unei montări mai stabile.

Poziționarea și legarea armăturilor

Instalarea armăturii necesită pregătirea unui plan tehnic realizat de un inginer constructor, care stabilește prin calcul cantitatea și dimensiunea barelor de oțel. Calculele structurale țin cont de înălțimea totală a zidului, presiunile laterale exercitate de pământ și caracteristicile solului de fundare.

Cantitatea insuficientă de armătură poate conduce la prăbușirea structurii, în timp ce utilizarea excesivă generează cheltuieli financiare nejustificate fără a aduce beneficii funcționale. Barele se pozitionează și se leagă conform schemei de armare, respectând distanțele și diametrele stabilite în documentație. Odată finalizată montarea cofrajului și a armăturilor, se poate iniția procesul de turnare a betonului.

Turnarea betonului în cofraj

Turnarea betonului se efectuează uniform în cofraj, asigurând distribuția homogenă a materialului între armături. Betonul armat atinge rezistența finală și capacitatea de a prelua presiuni și forțe de tracțiune după 28 de zile de uscare. Perioada de întărire trebuie respectată integral pentru obținerea parametrilor structurali proiectați.

Instalarea sistemului de drenaj și barbacane

Pereții cu grosime peste 50-60 de centimetri necesită integrarea unui sistem de drenaj. Instalația de drenaj previne acumularea apei în spatele structurii, eliminând riscul de presiune hidrostatică care ar putea destabiliza sistemul. Componentele sistemului includ tuburi perforate poziționate la baza peretelui, straturi de pietriș pentru facilitarea scurgerii apei și geotextile care permit infiltrarea fluidelor prevenind în același timp eroziunea solului.

Finalizarea și întreținerea zidului de sprijin din beton armat

Sursa imagine: freepik.com

Operațiunile de finalizare debutează după expirarea perioadei de întărire a betonului, urmând o secvență tehnică precisă pentru asigurarea stabilității pe termen lung a structurii.

Decofrajul și verificarea structurii

Îndepărtarea cofrajului se execută după uscarea completă a betonului, respectând termenul de 28 de zile necesar pentru atingerea rezistenței finale. Aplicarea soluțiilor speciale de decofrare facilitează demontarea elementelor de susținere fără deteriorarea suprafețelor de beton.

Verificările post-decofrare constă în inspecția vizuală a suprafețelor pentru identificarea eventualelor fisuri, segregări sau alte defecte structurale care ar putea compromite funcționalitatea construcției.

Umplerea cu pământ și compactare

Materialul de umplutură se aplică în straturi subțiri, procesul de compactare executându-se separat pentru fiecare nivel depus. Solurile nisipoase necesită straturi de 10-20 cm, în timp ce solurile argiloase permit grosimi de 15-30 cm. Densitatea minimă admisibilă atinge 98% Proctor, parametru verificat prin teste de teren.

Numărul trecerilor cu utilajul variază între 4 și 12, în funcție de tipul solului și grosimea stratului. Controlul umidității reprezintă un factor determinant, pământul prea uscat generând compactare ineficientă, iar excesul de apă compromite stabilitatea.

Finisaje și protecție

Suprafața exterioară a structurii primește tratamente de finisare prin aplicarea de tencuială, montarea pietrei decorative sau vopsea impermeabilă. Hidroizolația aplicată necesită protecție împotriva radiațiilor ultraviolete pentru prevenirea deteriorării pe termen lung.

Întreținerea structurilor de susținere include controlul regulat al integrității, repararea promptă a deteriorărilor identificate, verificarea funcționalității sistemului de drenaj și îndepărtarea vegetației care ar putea afecta stabilitatea. Aceste măsuri preventive asigură longevitatea construcției și menținerea parametrilor structurali proiectați.
